Sıçrama Tespiti ve Kaldırma Rehberi
Bu rehber, Sıçrama Tespiti/Kaldırma widget’ının sinyaldeki kısa ve tekil sıçramaları nasıl belirlediğini ve bunları açıkça tanımlanmış bir kurala göre nasıl değiştirdiğini anlatır. Z-skor, MAD ve mutlak eşik yöntemlerini karşılaştırır ve ölçüm sisteminden kaynaklanan bir hatanın gerçek bir fiziksel olaydan nasıl ayırt edileceğini açıklar.
Neden ihtiyaç duyulur?
Sıçrama kaldırma ne işe yarar?
Elektriksel girişim, gevşek konnektörler veya veri iletim hataları aşırı değerli tekil örnekler oluşturabilir. Bu sıçramalar RMS ve tepe değer gibi istatistikleri ve spektrumları bozar; bu nedenle doğrulanmış hatalar sonraki işlemlerden önce kaldırılmalıdır.
Yöntem için neler gerekir?
Sinyal ve mümkünse aynı anda kaydedilmiş ilgili kanallar gerekir. Yalnızca tek bir kanalda görülen ve başka hiçbir yerde fiziksel karşılığı olmayan bir sıçramanın hata olma olasılığı, birden fazla kanalda görülen bir sıçramaya göre daha yüksektir.
Neden dikkat gerekir?
Gerçek darbeler ve şoklar da aşırı değerler üretir ve çoğu zaman tam olarak ölçülmek istenen şeydir. Tespit yalnızca adayları işaretler; her kaldırma işlemi ölçüm bağlamıyla gerekçelendirilmeli ve işlem parametreleriyle birlikte belgelenmelidir.
Bu rehberde ele alınan konular
- Dayanıklı (robust) yöntem de yanılabilir
- Tespit ve onarım ayrı kararlardır
Ne zaman kullanılır: Sonraki işlemlerden önce doğrulanmış elektriksel sıçramayı onarın. Uç gözlemi kaldırmadan önce eşzamanlı kanalları ve yerel dalga biçimini inceleyin.
01
Uygulama arayüzü
Pencere tüm sayfaları ve sonuç sekmelerini aynı anda gösteremez. Aşağıdan bir ekran görünümü, ardından numaralı bölgelerden birini seçin; her açıklama ilgili kontrolün ne yaptığını ve hangi sonucu etkilediğini anlatır.
İncelemek istediğiniz ekran görünümünü seçin

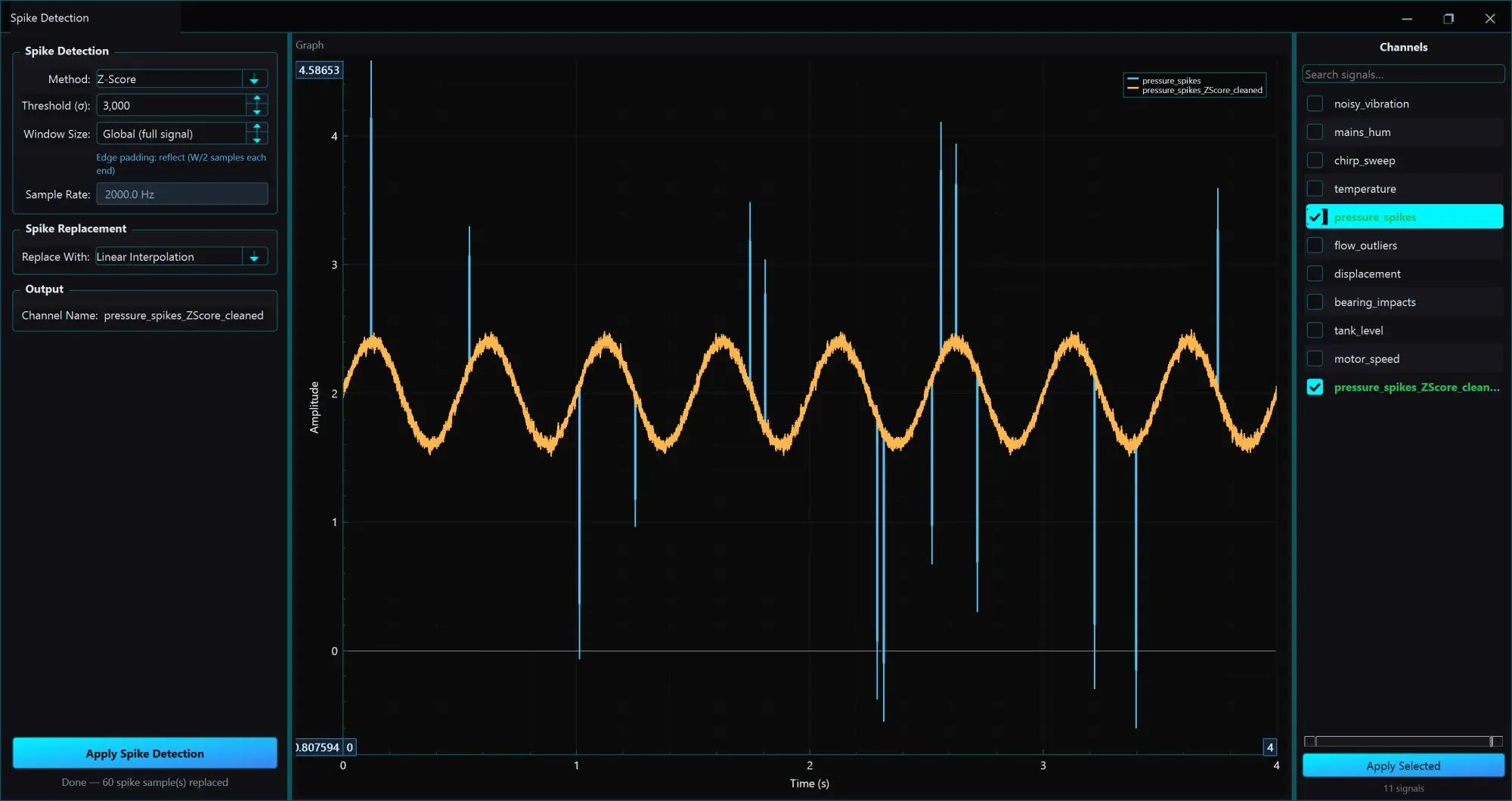

Tekil sıçramalar içeren basınç sinyali Z-skor dedektörü ve doğrusal enterpolasyonla temizlenir: 60 örnek değiştirildi.
Bu görünümdeki bölgeler
Tespit + Graph
Tespit kuralı
Method: Z-Score, MAD (medyan mutlak sapma) veya mutlak eşik. Z-skor için eşik standart sapma cinsindendir; Window Size global (tüm sinyal) veya kenarları yansıtılarak doldurulan kayan penceredir ve seviyedeki yavaş değişimleri izler.
Kontrol rehberi: ayarlar ve ne zaman seçilir
Sıçrama Tespiti/Kaldırma
Kontrol rehberiTemel kontroller
Gerekli girdiler
- Sinyal ve olay bağlamı
Çıktılar
- Onarılmış kanal
Seçili kontrol
Tespit yöntemi
Yöntem, bir örneğin sıçrama sayılması için referansından ne kadar sapması gerektiğini tanımlar.
Ayarlar ve ne zaman seçilir
- Z-Score (Z-skor)
- Ortalamadan standart sapma cinsinden uzaklık. Az sayıda sıçrama içeren, yaklaşık normal dağılımlı gürültü için uygundur; çok sayıda büyük sıçrama standart sapmayı büyütür ve duyarlılığı azaltır.
- MAD
- Sıçramaların kendisinden neredeyse etkilenmeyen medyan mutlak sapmayı kullanır. Sıçramalar sık veya dağılım normal değilse tercih edin.
- Mutlak eşik
- Kanal biriminde sabit bir fiziksel sınır. Bilinen bir sınırın (örneğin sensör ölçüm aralığının) ötesindeki değerler fiziksel olarak mümkün değilse kullanın.
Amacını öğrenmek için bir kontrol seçin. Bu uygulama akışının kavramsal rehberidir; uygulama ekran görüntüsü veya canlı analiz değildir.
Gerekli girdiler
Sinyal ve olay bağlamı
Dalga biçimini seçip önce/sonra incelemesi için özgün izi koruyun.
02
Temel kavramlar
Aşağıdaki kavramlar hesaplamanın veya görünümün neyi ölçtüğünü açıklar; sonuç yorumlanmadan önce bilinmelidir.
Dayanıklı (robust) yöntem de yanılabilir
MAD tekil uçlara standart sapmadan daha az duyarlıdır fakat düz veya çok tepeli referans yine dikkat ister.
Tespit ve onarım ayrı kararlardır
Şüpheli örneği işaretlemek yeni değer üretmeyi haklı çıkarmaz. Kararı fiziksel bağlamla verin.
Temel denklemler
Medyan mutlak sapma
MAD dayanıklı (robust) bir yayılım ölçüsüdür; eşik tanımı uygulamadaki tanımla eşleşmelidir.
03
Örnek hesaplama
Açıklayıcı örnek · gerçek makine ölçümü değildir
Sıçrama mı darbe mi?
Tek uç örnek ≠ doğrulanmış hata
İlgili kanallarda cevap olmayan tekil sıçrama inceleme gerektirebilir. Yalnızca görünümü kaldırma için yeterli kanıt değildir.
Parametreyi değiştirin, ilişkiyi görün
Çalışılmış ilişkiyi keşfetmek için kontrolleri hareket ettirin. Tüm değerler sentetiktir; belirtilen varsayımlar geçerlidir.
Z-skor
Yalnızca skaler eğitim modeli. Uygulama analizini çalıştırmaz veya gerçek ölçümü doğrulamaz.
04
Uygulama prosedürü
- 01
Hatayı doğrulayın
Özgün dalgayı ve ilgili sensörleri inceleyin.
- 02
Politikayı ayarlayın
Tespit eşiği ve değiştirmeyi seçip önizleyin.
- 03
Uygulayıp denetleyin
Onarılmış bölgeleri kaynakla karşılaştırıp işlem parametrelerini raporlayın.
Çıktılar
Onarılmış kanal
Seçilen tespit ve değiştirme yöntemiyle oluşturulan türetilmiş sonuç.
Sık yapılan hatalar
Gerçek şokları kaldırmak
Darbeler sıklıkla aranan sinyaldir. Değiştirmeden önce ölçüm hatasını doğrulayın.
Önizleme noktalarını olay saymak
Seyreltilmiş önizleme örnekleri birleştirebilir. Gerçek sayılar için tam işlem tanılarını kullanın.
05
Kaynaklar
Bu kaynaklar temel kavramları açıklar. Uygulama kontrolleri ve kullanılabilirlik yerel MachinePulseAI uygulamasına göre anlatılır.
