Görselleştirme · Kullanım rehberi
Zaman Grafikleri
Birden fazla kanalı senkronize zaman görünümleriyle inceleyin. Uzun kayıtta gezinin, olay zamanını karşılaştırın ve uzak görünümü ham örnek ayrıntısıyla karıştırmadan imleç kullanın.
Bu rehberde ele alınan konular
- Senkronize görünüm senkronize ölçüm değildir
- Min-Max büyük ölçekte tepeleri korur
Ne zaman kullanılır: Aynı darbeyi, başlangıcı veya yük geçişini sensörler arasında izleyin. Yığılmış grafikler her kanalın birimini koruyarak göreli zamanı okunabilir kılar.
01
Uygulama arayüzü

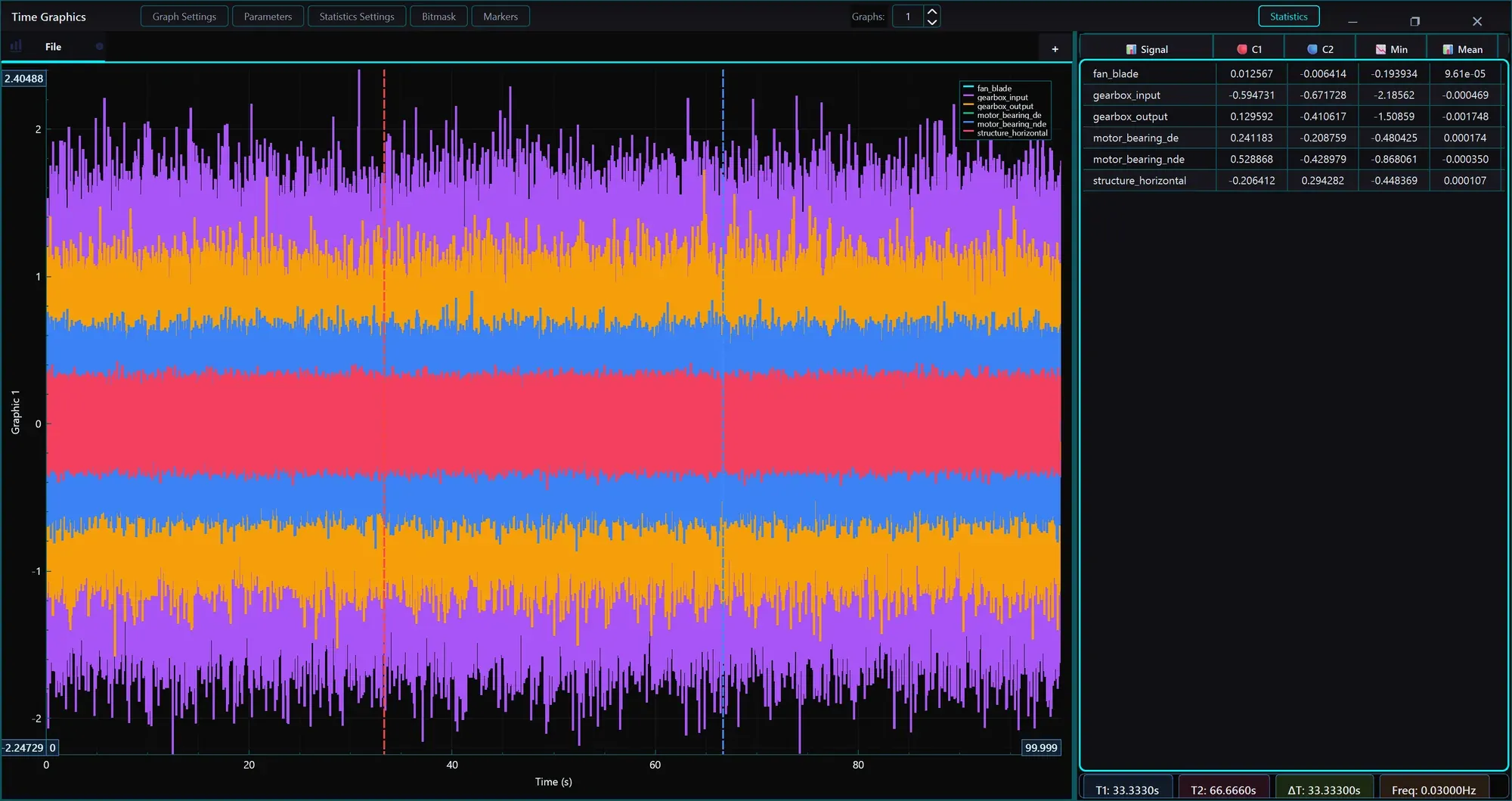

Zaman Grafikleri
Gerçek uygulama penceresi
Temel kontroller
Gerekli girdiler
- Zaman alanı veri kümesi
Çıktılar
- Senkronize zaman görünümü
Seçili kontrol
Sinyaller ve grafik düzeni
Kanalları seçip ilgili izleri düzenleyin. Birimler farklıysa ayrı genlik ölçeklerini koruyun.
Bu, widget’ın MachinePulseAI uygulamasındaki gerçek penceresidir. Amacını öğrenmek için numaralı bir işarete veya bir kontrole tıklayın.
Gerekli girdiler
Zaman alanı veri kümesi
Geçerli zaman eksenli kanalları bağlayıp kaynak zaman ilişkisini inceleyin.
02
Temel kavramlar
Aşağıdaki kavramlar hesaplamanın veya görünümün neyi ölçtüğünü açıklar; sonuç yorumlanmadan önce bilinmelidir.
Senkronize görünüm senkronize ölçüm değildir
Ortak grafik ekseni kaydedici ofsetini düzeltemez. Kanallar arası gecikmeden önce fiziksel hizalamayı kurun.
Min-Max büyük ölçekte tepeleri korur
Genel görünüm ayrıntı seviyeleri kutu uçlarını temsil eder. Dalga ayrıntısı için olaya yakınlaşın, istatistik için kesin analiz kullanın.
Temel denklemler
Olay ayrımı
Δt’yi ancak iki kanalın zaman referanslarını doğruladıktan sonra yorumlayın.
03
Örnek hesaplama
Açıklayıcı örnek · gerçek makine ölçümü değildir
Ölçülmüş gecikme
2,010 s − 2,000 s = 10 ms
Bu fark ancak kaynak saatleri ve seçilen özellikler karşılaştırılabilir ise geçerlidir. Sensör dinamiği de gecikmeye katkı verebilir.
Parametreyi değiştirin, ilişkiyi görün
Çalışılmış ilişkiyi keşfetmek için kontrolleri hareket ettirin. Tüm değerler sentetiktir; belirtilen varsayımlar geçerlidir.
İkinci − ilk
Yalnızca skaler eğitim modeli. Uygulama analizini çalıştırmaz veya gerçek ölçümü doğrulamaz.
04
Uygulama prosedürü
- 01
Kanalları seçin
İlgili sensörleri gösterip birimleri ve zamanı inceleyin.
- 02
Olayı bulun
Anlamlı aralığı ayırmak için navigator ve imleç kullanın.
- 03
İnceleyip niceleyin
Ayrıntıya yakınlaşıp analiz widgetlarıyla kesin aralık istatistiği hesaplayın.
Çıktılar
Senkronize zaman görünümü
Olay incelemesi ve raporlama için yığılmış veya koordineli izler.
Sık yapılan hatalar
LOD noktalarını örnek saymak
Gösterilen kutular ham örnek sayısı değildir. Sayı ve kesin istatistik için kaynak bilgili analiz kullanın.
Saat ofsetinden önce gecikme ölçmek
Kaydedici başlangıç farkı yayılma gecikmesine benzeyebilir.
05
Kaynaklar
Bu kaynaklar temel kavramları açıklar. Uygulama kontrolleri ve kullanılabilirlik yerel MachinePulseAI uygulamasına göre anlatılır.
