Aralık Filtresi Rehberi
Bu rehber, Aralık Filtresi widget’ının hız veya sıcaklık aralığı gibi açık kanal kurallarını sağlayan örnekleri nasıl seçtiğini anlatır. Kural kümesinin nasıl oluşturulup kontrol edileceğini ve sonuçların yalnızca seçilen çalışma koşulunu temsil ettiği açıkça anlaşılacak şekilde nasıl raporlanacağını açıklar.
Neden ihtiyaç duyulur?
Aralık filtresi ne işe yarar?
Testler ve kayıtlar çoğu zaman kalkış, geçiş ve birden fazla çalışma noktası içerir; sonuçlar ise ancak aynı koşullarda anlamlı biçimde karşılaştırılabilir. Aralık filtresi yalnızca bir hız bandı gibi tanımlı koşulları sağlayan örnekleri tutar; böylece analizler benzer koşulları karşılaştırır.
Filtre için neler gerekir?
Ölçüm kanalları ile koşulu tanımlayan kanallar (örneğin hız veya sıcaklık) doğru birimleriyle gerekir. Her kural fiziksel olarak gerekçelendirilmiş sınırlar içermelidir.
Nelere dikkat edilmeli?
Aralık filtresi örnek seçer; frekans içeriğini kaldırmaz. Aralıkların çıkarılması zaman ekseninde boşluklar oluşturabilir; bu durum FFT gibi eşit örnekleme varsayan analizler için önemlidir. Sonrasında hesaplanan istatistikler yalnızca seçilen koşulu tanımlar.
Bu rehberde ele alınan konular
- Koşul frekans filtresi değildir
- Seçim gözlem kümesini değiştirir
Ne zaman kullanılır: Test karşılaştırmasından önce kararlı çalışma bandını seçin. Sonucun tüm veriyi mi, yalnızca kurallara uyan örnekleri mi temsil ettiğini belirtin.
01
Uygulama arayüzü
Pencere tüm sayfaları ve sonuç sekmelerini aynı anda gösteremez. Aşağıdan bir ekran görünümü, ardından numaralı bölgelerden birini seçin; her açıklama ilgili kontrolün ne yaptığını ve hangi sonucu etkilediğini anlatır.
İncelemek istediğiniz ekran görünümünü seçin

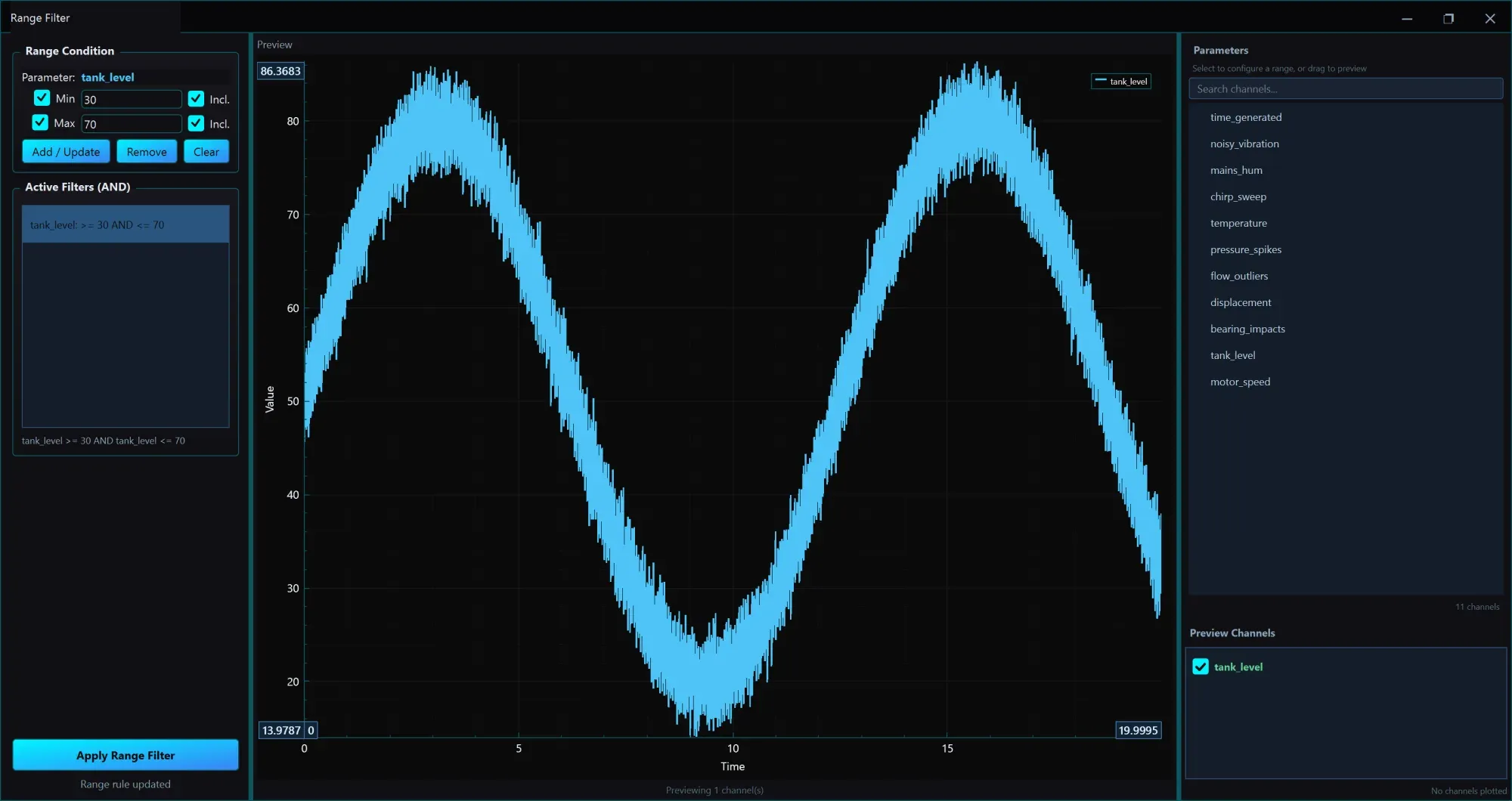

Yalnızca tank_level’ın 30 ile 70 arasında olduğu satırları tutan bir kural; kanal zamana karşı önizlenir.
Bu görünümdeki bölgeler
Aralık kuralı + Önizleme
Aralık koşulu
Sağ panelde bir parametre seçin, Min ve/veya Max’ı açın, her sınırın dahil olup olmadığını seçin ve Add / Update’e basın. Remove ve Clear kural listesini düzenler.
Kontrol rehberi: ayarlar ve ne zaman seçilir
Aralık Filtresi
Kontrol rehberiTemel kontroller
Gerekli girdiler
- Ölçümler ve kural kanalları
Çıktılar
- Aralık filtresi sonucu
Seçili kontrol
Aralık koşulu ve Add / Update
Bir kural, bir parametre kanalı için alt ve/veya üst sınırla tanımlanır. Add / Update kuralı kaydeder veya aynı parametre için mevcut kuralı günceller.
Ayarlar ve ne zaman seçilir
- Parameter (parametre)
- Koşulu tanımlayan kanal; hız veya sıcaklık gibi (ekran görüntüsünde process_temp_c).
- Min / Max
- Bir bant için ikisini de işaretleyin; tek taraflı bir kural için birini kaldırın (örneğin yalnızca en düşük hız).
- Incl. (dahil)
- İşaretliyken tam sınırdaki değer korunur (≥ veya ≤); işaretsizken karşılaştırma kesindir (> veya <). Çok sayıda değerin tam sınırda bulunduğu yuvarlanmış veya kuantalanmış veride bu fark önemlidir.
Amacını öğrenmek için bir kontrol seçin. Bu uygulama akışının kavramsal rehberidir; uygulama ekran görüntüsü veya canlı analiz değildir.
Gerekli girdiler
Ölçümler ve kural kanalları
Kaynağı ve hız ya da sıcaklık gibi fiziksel aralığı tanımlayan kanalları seçin.
02
Temel kavramlar
Aşağıdaki kavramlar hesaplamanın veya görünümün neyi ölçtüğünü açıklar; sonuç yorumlanmadan önce bilinmelidir.
Koşul frekans filtresi değildir
Hız aralığı kuralı çalışma durumunu seçer; korunan ölçümlerden spektral içerik kaldırmaz.
Seçim gözlem kümesini değiştirir
Filtre sonrası istatistikler seçilmiş durumu tanımlar. Açıklama olmadan tam-kayıt istatistiği gibi sunulamazlar.
Temel denklemler
Örnek kapalı aralık kuralı
Bu kapsayıcı sınır örneğidir. Uygulamada seçilen gerçek karşılaştırma işleçlerini kullanın.
03
Örnek hesaplama
Açıklayıcı örnek · gerçek makine ölçümü değildir
Kararlı hız koşulu
1.450 ≤ RPM ≤ 1.550
Bu hız bandıdır; kararlı yük veya termal denge kanıtı değildir. Yalnızca gerekçeli koşulları ekleyip geçişleri inceleyin.
Parametreyi değiştirin, ilişkiyi görün
Çalışılmış ilişkiyi keşfetmek için kontrolleri hareket ettirin. Tüm değerler sentetiktir; belirtilen varsayımlar geçerlidir.
İçeride = 1 · dışarıda = 0
Yalnızca skaler eğitim modeli. Uygulama analizini çalıştırmaz veya gerçek ölçümü doğrulamaz.
04
Uygulama prosedürü
- 01
Durumu tanımlayın
Kurallardan önce fiziksel koşulu ve birimlerini yazın.
- 02
Sınırları inceleyin
Eşik geçişlerini, eksik değerleri ve kural birleşimlerini kontrol edin.
- 03
Uygulayıp kapsamı belirtin
Korunan kapsamı doğrulayıp koşulu sonraki yoruma taşıyın.
Çıktılar
Aralık filtresi sonucu
Sonraki kullanım için yapılandırılan kanal kurallarını yansıtan sonuç.
Sık yapılan hatalar
Seçilmiş veriyi eşit aralıklı sanmak
Aralıkları kaldırmak boşluk oluşturabilir. FFT veya eşit örnekleme analizlerinden önce zaman ekseni davranışını doğrulayın.
Koşullu ortalamayı genel ortalama saymak
Raporlanan her istatistiğe aralık kuralını ve analiz kapsamını ekleyin.
05
Kaynaklar
Bu kaynaklar temel kavramları açıklar. Uygulama kontrolleri ve kullanılabilirlik yerel MachinePulseAI uygulamasına göre anlatılır.
