Görselleştirme · Kullanım rehberi
Çizgi Grafiği
Sinyali kendi koordinatında okuyun. Kanal ve eksenleri seçin, en yakın gösterilen değeri inceleyin, uzun kayıtta gezinirken mühendislik birimlerini görünür tutun.
Bu rehberde ele alınan konular
- Gösterilen nokta her zaman tek örnek değildir
- Koordinatlar yorumu tanımlar
Ne zaman kullanılır: Eğilim, geçiş ve dalga biçimi için çizgi görünümü kullanın. Eğim veya gecikmeden önce X’in zaman, frekans ya da başka kanal olduğunu doğrulayın.
01
Uygulama arayüzü
Çizgi Grafiği

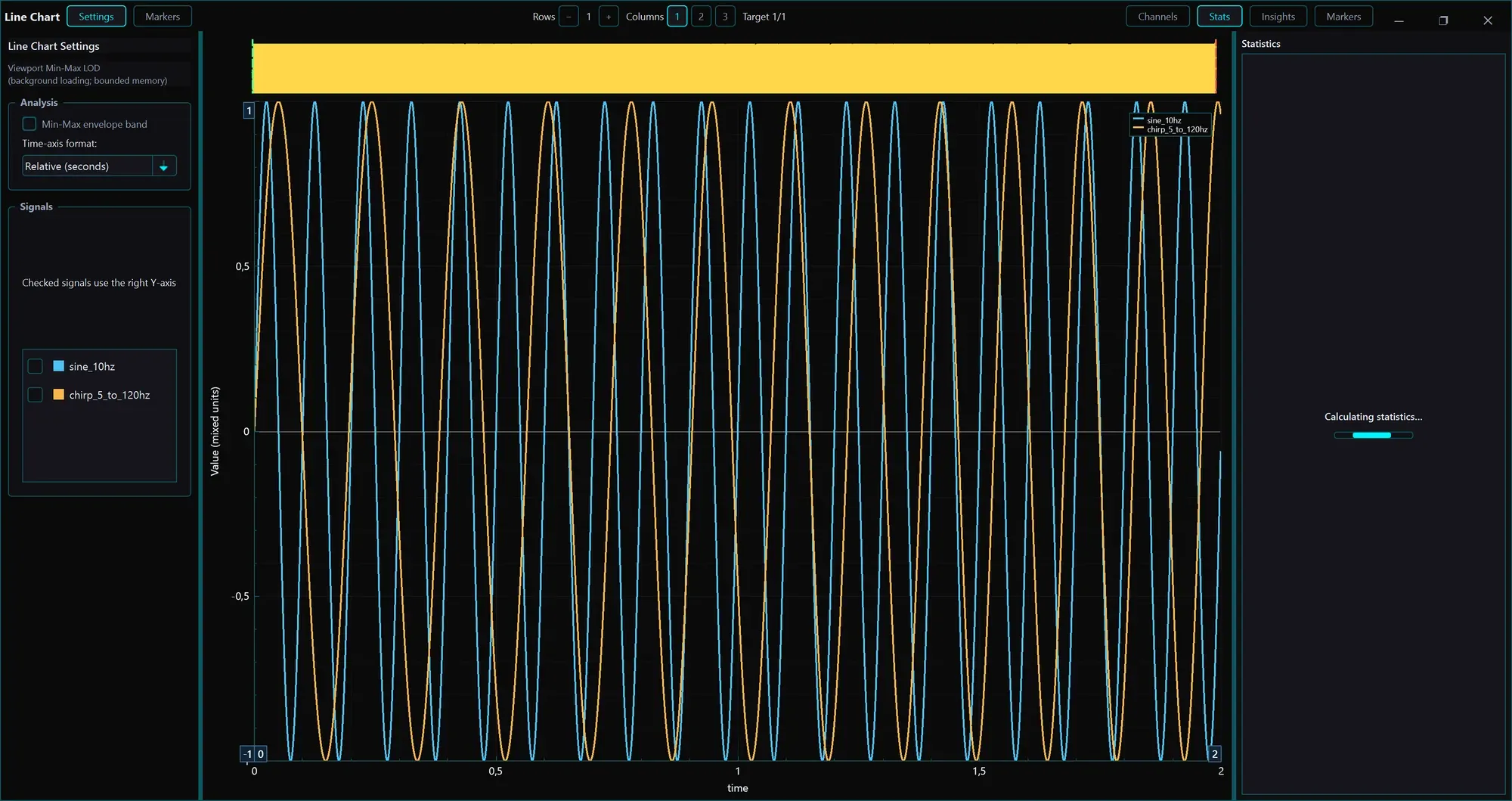

Gerçek uygulama penceresi
Temel kontroller
Gerekli girdiler
- Eksen bilgili kanallar
Çıktılar
- Etkileşimli eğri görünümü
Seçili kontrol
Sinyaller ve eksenler
Görünür kanalları ve Y eksenlerini seçin. Ortak sayısal ölçek yalnızca uyumlu birimlerle anlamlıdır.
Bu, widget’ın MachinePulseAI uygulamasındaki gerçek penceresidir. Amacını öğrenmek için numaralı bir işarete veya bir kontrole tıklayın.
Gerekli girdiler
Eksen bilgili kanallar
Uyumlu kaynak kanalları veya koordinat meta verili analiz sonucunu bağlayın.
02
Temel kavramlar
Aşağıdaki kavramlar hesaplamanın veya görünümün neyi ölçtüğünü açıklar; sonuç yorumlanmadan önce bilinmelidir.
Gösterilen nokta her zaman tek örnek değildir
Uzak görünüm tepeleri korumak için Min-Max ayrıntı seviyeleri kullanır. Üst okuma en yakın gösterilen değerdir, kesin tam-kayıt istatistiği değildir.
Koordinatlar yorumu tanımlar
Aynı eğri zaman gelişimi veya X/Y ilişkisi olabilir. Fiziksel anlam vermeden önce eksen etiketlerini doğrulayın.
Temel denklemler
Koordinat farkları
Zaman farkı zaman X ekseni gerektirir; Δy genlik birimini taşır.
03
Örnek hesaplama
Açıklayıcı örnek · gerçek makine ölçümü değildir
Koordinatı okuyun
x: saniye · y: mm/s
X’te 0,2 fark yalnızca bu zaman ekseninde 0,2 saniyedir. Frekans eksenindeki aynı fark hertz anlamına gelir.
Parametreyi değiştirin, ilişkiyi görün
Çalışılmış ilişkiyi keşfetmek için kontrolleri hareket ettirin. Tüm değerler sentetiktir; belirtilen varsayımlar geçerlidir.
İkinci − ilk
Yalnızca skaler eğitim modeli. Uygulama analizini çalıştırmaz veya gerçek ölçümü doğrulamaz.
04
Uygulama prosedürü
- 01
Koordinatı seçin
Kaynağı bağlayıp eksen etiketlerini ve birimleri inceleyin.
- 02
Gezinin
Olay çevresinde kaydırın, yakınlaştırın ve en yakın gösterilen değerleri inceleyin.
- 03
Kapsamı doğrulayın
Belirtilmiş aralığın kesin istatistikleri için analiz widgetı kullanın.
Çıktılar
Etkileşimli eğri görünümü
Yorum ve bağlı raporlama için eksen bilgili görünüm.
Sık yapılan hatalar
Önizlemeyi kesin veri saymak
Çözünürlüğü inceleyip kesin aralık ölçümü için yerel analiz yolunu kullanın.
Farklı birimleri tek ölçekte karşılaştırmak
Yanıltıcı sayısal örtüşme yerine ayrı eksen veya kalibre edilmiş dönüşüm kullanın.
05
Kaynaklar
Bu kaynaklar temel kavramları açıklar. Uygulama kontrolleri ve kullanılabilirlik yerel MachinePulseAI uygulamasına göre anlatılır.
