Veri Ön İşleme · Kullanım rehberi
Kanal Seçici
Geniş bir kaydı bilinçli seçilmiş bir analiz girişine dönüştürün. Kanal Seçici gerekli kanalları kaynak kimliği ve zaman ekseniyle birlikte korur.
Bu rehberde ele alınan konular
- Seçim sinyal filtreleme değildir
- Adlar reçetenin parçasıdır
Ne zaman kullanılır: Yüzlerce kanal içeren bir testte sorunuz yalnızca rulman sensörleriyle ilgiliyse buradan başlayın. Daha küçük kanal kümesi canvası anlaşılır kılar ve ilgisiz ölçümlerin yanlışlıkla analiz edilmesini önler.
01
Uygulama arayüzü
Kanal Seçici
Gerçek uygulama penceresi
Temel kontroller
Gerekli girdiler
- Kaynak veri kümesi
- Kanal adları
Çıktılar
- Seçilmiş veri kümesi
Seçili kontrol
Elle seçim
Küçük ve açık bir küme için kanalları seçin. Select All ve Clear, örnekleri değiştirmeden listeyi yeniden kurar.

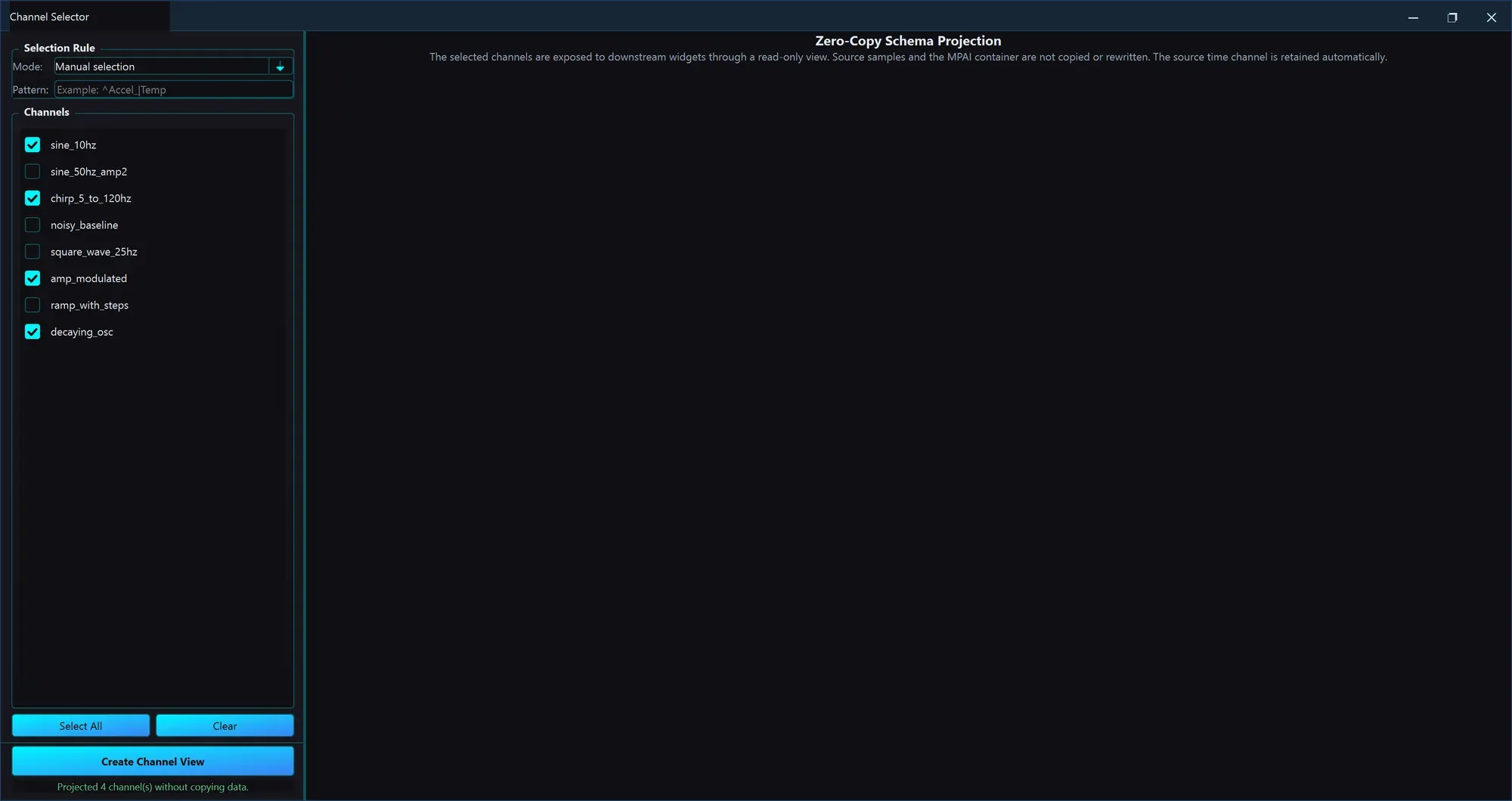

Bu, widget’ın MachinePulseAI uygulamasındaki gerçek penceresidir. Amacını öğrenmek için numaralı bir işarete veya bir kontrole tıklayın.
Gerekli girdiler
Kaynak veri kümesi
Adlandırılmış kanalları olan Dosya Okuyucu veya önceki veri kümesini bağlayın.
Kanal adları
Seçim kuralından önce yazımı, birimleri ve adlandırma düzenini inceleyin.
02
Temel kavramlar
Aşağıdaki kavramlar hesaplamanın veya görünümün neyi ölçtüğünü açıklar; sonuç yorumlanmadan önce bilinmelidir.
Seçim sinyal filtreleme değildir
Sonraki düğümlere giden sütunları değiştirir; frekans, genlik veya satır sayısını değiştirmez. Dalga biçimini değiştirmek için sinyal filtresi kullanın.
Adlar reçetenin parçasıdır
Kaydedilmiş regex ancak yeni kayıtlar aynı adlandırmayı kullanıyorsa yeniden kullanılabilir. Kaynak değiştiğinde eşleşmeleri tekrar kontrol edin.
Temel denklemler
Dahil etme kuralı
C kaynak sütun kümesi, p ifade, S seçilen kümedir. Örnekler değişmez.
03
Örnek hesaplama
Açıklayıcı örnek · gerçek makine ölçümü değildir
Rulman ivmeölçerlerini tutun
^ACC_BRG_
ACC_BRG_DE ve ACC_BRG_NDE eşleşir; TEMP_BRG_DE eşleşmez. Bu adlandırma örneğidir, otomatik sensör sınıflandırması değildir.
04
Uygulama prosedürü
- 01
İnceleyin
Kaynağı bağlayıp kanal listesini okuyun.
- 02
Seçin
Elle, dahil et veya çıkar modunu seçip eşleşmeleri inceleyin.
- 03
Uygulayın
Seçimi uygulayıp sonuç veri kümesini sonraki düğüme bağlayın.
Çıktılar
Seçilmiş veri kümesi
Seçilen sütunlar sonraki analiz ve grafiklerde kaynak veriye bağlı kalır.
Sık yapılan hatalar
Boş eşleşme eksik veri değildir
Sensörün kaydedilmediği sonucuna varmadan önce harf büyüklüğünü, çıpaları ve gerçek adları kontrol edin.
Uyumsuz birimleri karıştırmak
Ortak önek aynı birimi kanıtlamaz. Genlik karşılaştırmasından önce meta veriyi doğrulayın.
05
Kaynaklar
Bu kaynaklar temel kavramları açıklar. Uygulama kontrolleri ve kullanılabilirlik yerel MachinePulseAI uygulamasına göre anlatılır.
