Görselleştirme · Kullanım rehberi
Çubuk Grafik
Açık metrik ve birimle adlandırılmış kategorileri karşılaştırın. Rastgele dalga örneklerini kategori değerleri saymak yerine kanal özetini bağlayın.
Bu rehberde ele alınan konular
- Bir çubuk bir tanım gerektirir
- Kategoriler zaman sırası değildir
Ne zaman kullanılır: Kanal RMS’lerini sıralayın veya test durumu özetlerini karşılaştırın. Her çubuğun savunulabilir anlamı için özetleme ve analiz aralığını görünür kılın.
01

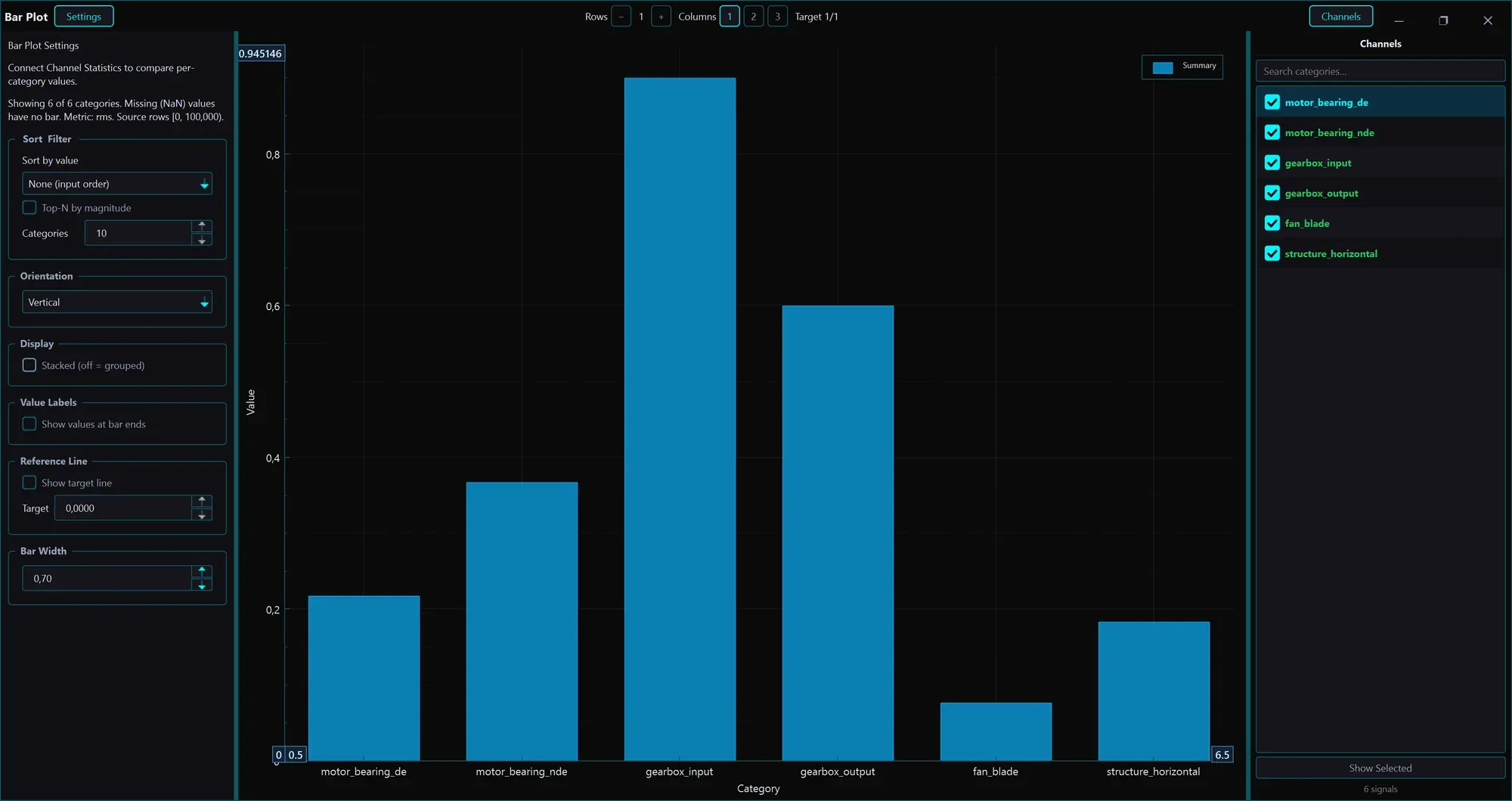

Uygulama arayüzü
Çubuk Grafik
Gerçek uygulama penceresi
Temel kontroller
Gerekli girdiler
- Kategorik özet
Çıktılar
- Kategori karşılaştırması
Seçili kontrol
Sırala ve filtrele
Okunabilirlik için kategori sırasını veya gösterilen altkümeyi değiştirin. Sıralama hesaplanan metriği değiştirmez.
Bu, widget’ın MachinePulseAI uygulamasındaki gerçek penceresidir. Amacını öğrenmek için numaralı bir işarete veya bir kontrole tıklayın.
Gerekli girdiler
Kategorik özet
Kanal İstatistikleri özetini veya uyumlu ad-değer sonucunu bağlayın.
02
Temel kavramlar
Aşağıdaki kavramlar hesaplamanın veya görünümün neyi ölçtüğünü açıklar; sonuç yorumlanmadan önce bilinmelidir.
Bir çubuk bir tanım gerektirir
Ortalama, maksimum ve RMS aynı kanalları farklı sıralayabilir. Metriği fiziksel soruya göre seçin.
Kategoriler zaman sırası değildir
Sıralı kategori grafiği olay sırasını göstermez. Zamansal sıra önemliyse zaman grafiği kullanın.
Temel denklemler
Kategori değeri
Her kanal/kategori değeri metriğe ve belirtilen analiz aralığına bağlıdır.
03
Örnek hesaplama
Açıklayıcı örnek · gerçek makine ölçümü değildir
Uyumlu RMS değerlerini karşılaştırın
DE = 2 mm/s · NDE = 3 mm/s
Bu RMS kapsamında NDE, DE’nin 1,5 katıdır. Karşılaştırma tek başına arıza veya kabul sınırı belirlemez.
Parametreyi değiştirin, ilişkiyi görün
Çalışılmış ilişkiyi keşfetmek için kontrolleri hareket ettirin. Tüm değerler sentetiktir; belirtilen varsayımlar geçerlidir.
NDE / DE oranı
Yalnızca skaler eğitim modeli. Uygulama analizini çalıştırmaz veya gerçek ölçümü doğrulamaz.
04
Uygulama prosedürü
- 01
Metriği hesaplayın
Önceki düğümde tutarlı istatistik ve kapsam seçin.
- 02
Bağlayıp düzenleyin
Adları ve birimleri kontrol edip sıra ve yön seçin.
- 03
Temeli raporlayın
Karşılaştırmayı aktarır veya raporlarken metrik ve aralığı ekleyin.
Çıktılar
Kategori karşılaştırması
Adlandırılmış özet değerlerin okunabilir görünümü.
Sık yapılan hatalar
Tek karşılaştırmada metrikleri karıştırmak
Tepe ve RMS çubukları birbirinin yerine geçebilir ölçümler gibi gösterilmemelidir.
Gizli kategorileri anlatımdan çıkarmak
Filtreli görünüm altkümedir. Genel sonuçtan önce seçim ölçütünü belirtin.
05
Kaynaklar
Bu kaynaklar temel kavramları açıklar. Uygulama kontrolleri ve kullanılabilirlik yerel MachinePulseAI uygulamasına göre anlatılır.
