Görselleştirme · Kullanım rehberi
Hizala / Karşılaştır
Bağımsız kaynakları açık ortak ızgarada üst üste gösterin. Farklı örnekleme hızları veya uzunlukları karşılaştırırken hizalama, enterpolasyon ve kapsamı açık tutun.
Bu rehberde ele alınan konular
- Karşılaştırma ortak fiziksel olay gerektirir
- Yeniden örnekleme ölçüm sınırını kaldıramaz
Ne zaman kullanılır: Kaynakları tek veri kümesine zorlamadan temel ve değiştirilmiş testi karşılaştırın. Görüntüleyicinin hizalanmış sonuçları geçici karşılaştırma kanıtıdır.
01
Uygulama arayüzü
Hizala / Karşılaştır
Gerçek uygulama penceresi
Temel kontroller
Gerekli girdiler
- Birden fazla bağlı kaynak
Çıktılar
- Hizalanmış karşılaştırma görünümü
Seçili kontrol
Kaynaklar ve kanallar
Her eğrinin hangi koşu olduğunu ve birim/sensör konumlarının karşılaştırılabilirliğini doğrulayın.

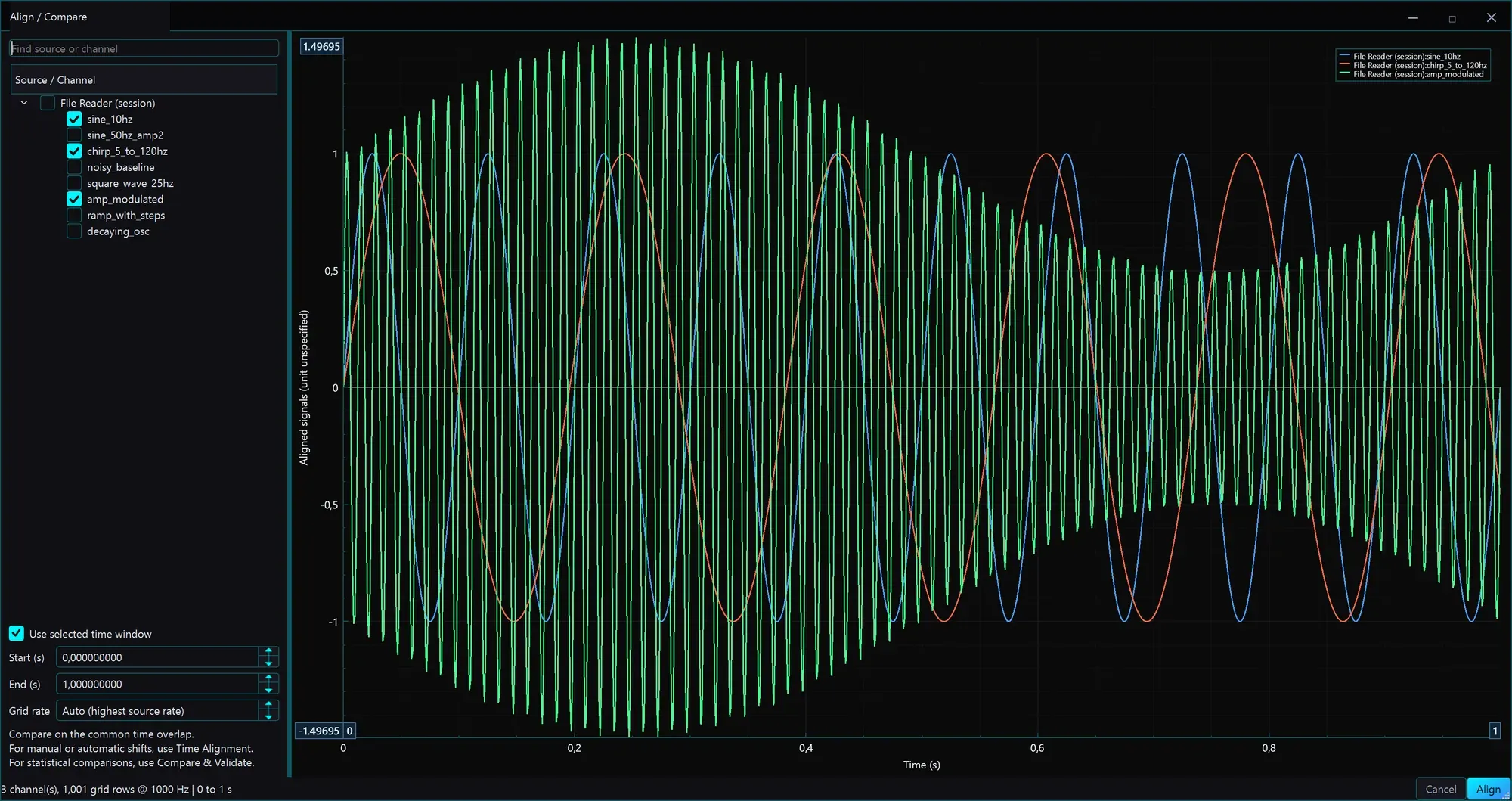

Bu, widget’ın MachinePulseAI uygulamasındaki gerçek penceresidir. Amacını öğrenmek için numaralı bir işarete veya bir kontrole tıklayın.
Gerekli girdiler
Birden fazla bağlı kaynak
Bir veya daha fazla Dosya Okuyucu bağlayıp aynı fiziksel büyüklüğü temsil eden kanalları seçin.
02
Temel kavramlar
Aşağıdaki kavramlar hesaplamanın veya görünümün neyi ölçtüğünü açıklar; sonuç yorumlanmadan önce bilinmelidir.
Karşılaştırma ortak fiziksel olay gerektirir
Karşılaştırılabilir çalışma koşulları ve gerekçeli referansı eşleyin. Kurulum veya yük farklıysa görsel örtüşme yanıltıcıdır.
Yeniden örnekleme ölçüm sınırını kaldıramaz
Yavaş kaynağın özgün bant sınırı sürer. Hızlı ızgaraya enterpolasyon yüksek frekans kanıtı oluşturmaz.
Temel denklemler
Ortak karşılaştırma ızgarası
Izgara adımı Δt hizalamayı kontrol eder fakat her kaynak ölçüm sınırını korur.
03
Örnek hesaplama
Açıklayıcı örnek · gerçek makine ölçümü değildir
1 kHz ve 2 kHz kaynakları karşılaştırın
Ortak ızgara ≠ ortak bant genişliği
1 kHz kayıt enterpolasyondan sonra 500 Hz Nyquist sınırı üstünde yeni ölçülmüş içerik sağlayamaz.
Parametreyi değiştirin, ilişkiyi görün
Çalışılmış ilişkiyi keşfetmek için kontrolleri hareket ettirin. Tüm değerler sentetiktir; belirtilen varsayımlar geçerlidir.
Düşük özgün Nyquist sınırı
Yalnızca skaler eğitim modeli. Uygulama analizini çalıştırmaz veya gerçek ölçümü doğrulamaz.
04
Uygulama prosedürü
- 01
Karşılaştırılabilir koşuları seçin
Sensör büyüklüğünü, birimi ve çalışma koşulunu eşleyin.
- 02
Hizalayıp inceleyin
Karşılaştırmadan önce referans olayı ve ortak kapsamı doğrulayın.
- 03
Farkları yorumlayın
Genlik, zaman ve biçim değişimlerini ayırıp karşılaştırma reçetesini koruyun.
Çıktılar
Hizalanmış karşılaştırma görünümü
Ortak koordinatta geçici görünümler; kalıcı kaynak dosyası birleşimi değildir.
Sık yapılan hatalar
Gerçek cevap gecikmesini hizalamayla kaldırmak
Kaydırmadan önce fiziksel yayılmanın karşılaştırmanın parçası olup olmadığına karar verin.
Enterpolasyonu ölçülmüş veri saymak
Ortak ızgara yöntemini ve özgün hızları belirtin.
05
Kaynaklar
Bu kaynaklar temel kavramları açıklar. Uygulama kontrolleri ve kullanılabilirlik yerel MachinePulseAI uygulamasına göre anlatılır.
