Veri Ön İşleme · Kullanım rehberi
Zaman Hizalama
Bağımsız ölçüm kaynaklarını ortak fiziksel aralığa getirin. Olayları karşılaştırmadan veya kanalları birleştirmeden önce ofsetleri ve örtüşmeyi inceleyin.
Bu rehberde ele alınan konular
- Ofset ve sürüklenme farklıdır
- Enterpolasyon yeni kanıt değildir
Ne zaman kullanılır: İki kaydediciyi ilişkilendirmek için ortak tetik, darbe veya tanınabilir olay kullanın. Yerel olarak iyi görünen hizalama kayıt sonunda da geçerli olmalıdır.
01
Uygulama arayüzü
Zaman Hizalama
Gerçek uygulama penceresi
Temel kontroller
Gerekli girdiler
- Bağımsız kaynaklar
Çıktılar
- Hizalanmış veri kümesi
Seçili kontrol
Kaynak ofsetleri
Açık kaydırmalar uygulayıp işaretlerini bilinen olayla kontrol edin. Seçilen referansı kaydedin.

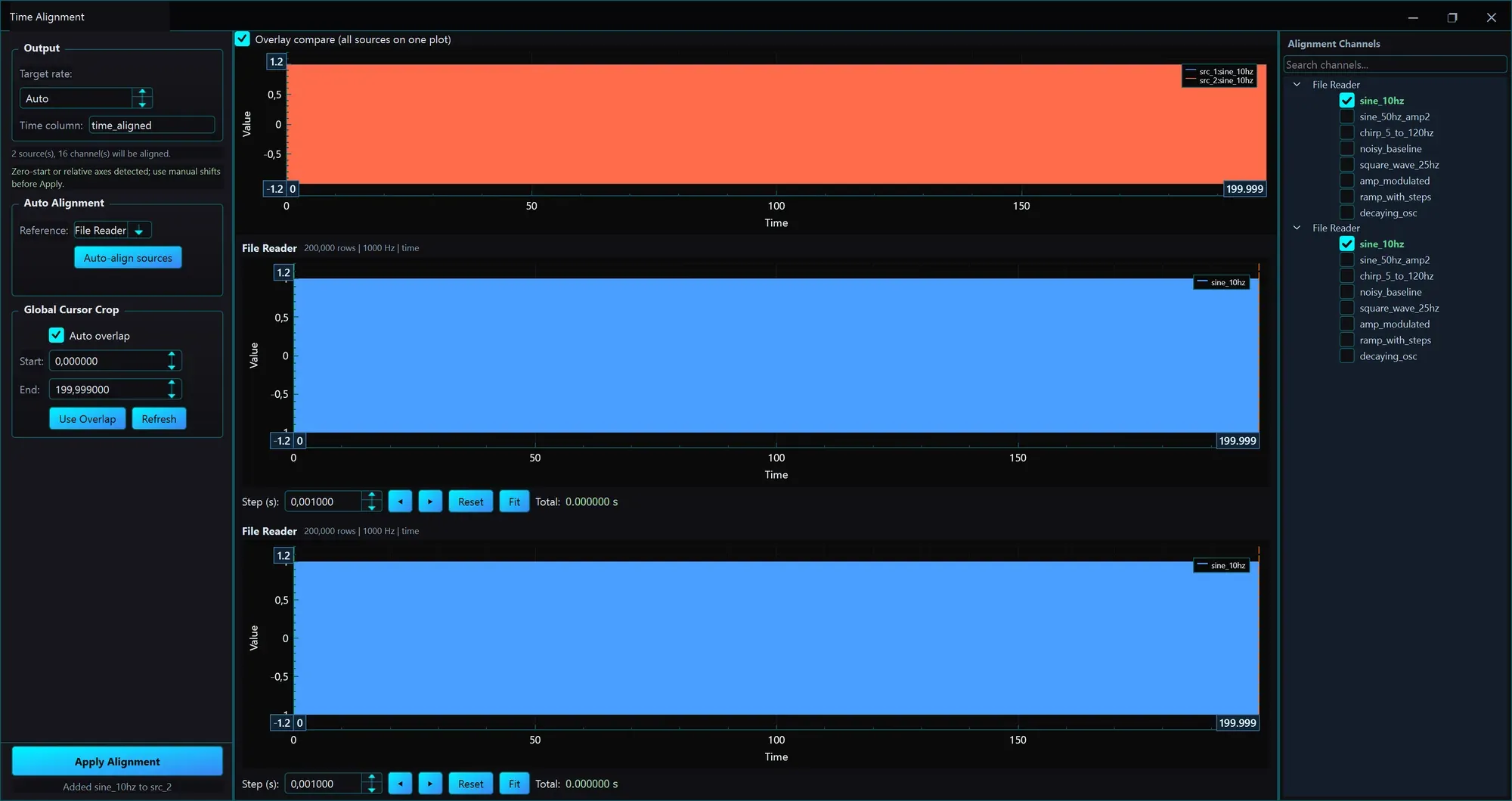

Bu, widget’ın MachinePulseAI uygulamasındaki gerçek penceresidir. Amacını öğrenmek için numaralı bir işarete veya bir kontrole tıklayın.
Gerekli girdiler
Bağımsız kaynaklar
Anlamlı zaman eksenli kayıtları bağlayıp karşılık gelen referans kanallarını seçin.
02
Temel kavramlar
Aşağıdaki kavramlar hesaplamanın veya görünümün neyi ölçtüğünü açıklar; sonuç yorumlanmadan önce bilinmelidir.
Ofset ve sürüklenme farklıdır
Sabit başlangıç farkı kaydırmayla düzeltilebilir. Saat sürüklenmesi farkı zamanla değiştirir ve ayrıca incelenmelidir.
Enterpolasyon yeni kanıt değildir
Kanalları ortak ızgaraya koymak gözlemler arasındaki değerleri tahmin eder. Eksik yüksek frekans bilgisini yeniden oluşturamaz.
Temel denklemler
Açık zaman kaydırması
Δt işaretini her iki kaynaktaki tanınabilir olayla kontrol edin.
03
Örnek hesaplama
Açıklayıcı örnek · gerçek makine ölçümü değildir
Ortak darbeyi hizalayın
2,20 s → 2,00 s: Δt = −0,20 s
Geç kaynağı −0,20 s kaydırıp başka ortak olayı doğrulayın. Tek eşleşmiş darbe yalnızca yerel uyumu kanıtlar.
Parametreyi değiştirin, ilişkiyi görün
Çalışılmış ilişkiyi keşfetmek için kontrolleri hareket ettirin. Tüm değerler sentetiktir; belirtilen varsayımlar geçerlidir.
Hizalı zaman damgası
Yalnızca skaler eğitim modeli. Uygulama analizini çalıştırmaz veya gerçek ölçümü doğrulamaz.
04
Uygulama prosedürü
- 01
Ortak olay bulun
İki kayıtta da görülen fiziksel olayı belirleyin.
- 02
Kaydırıp kırpın
Ofsetleri ayarlayıp önizlemeyi inceleyin ve ortak aralığı seçin.
- 03
İki ucu kontrol edin
Artık sürüklenmeyi görmek için kaydın ilerleyen bölümünde başka olay doğrulayın.
Çıktılar
Hizalanmış veri kümesi
Birlikte kullanım için açık kaydırmalı ve ortak kırpmalı kaynaklar.
Sık yapılan hatalar
Farklı fiziksel cevapları hizalamak
Gecikmiş sensör cevabı gerçek fizik olabilir. Analiz sorusu gerektirmedikçe yayılma gecikmesini kaldırmayın.
Periyodik eşleşmeye güvenmek
Periyodik sinyaller farklı çevrim kaymalarında eşleşebilir. Benzersiz olay veya ölçüm referansıyla doğrulayın.
05
Kaynaklar
Bu kaynaklar temel kavramları açıklar. Uygulama kontrolleri ve kullanılabilirlik yerel MachinePulseAI uygulamasına göre anlatılır.
