Frekans Düzlemi
FFT / Spektrumun önceden hesapladığı spektrumları keşfedin. Kaynak analiz ayarlarını önceki düğümde tutarak önbellek görünümlerini değiştirin, referansı karşılaştırın ve tepeleri inceleyin.
Bu rehberde ele alınan konular
- Çizgi genliği ve yoğunluk farklıdır
- İmleç hareketi hazır kanıtı seçer
Ne zaman kullanılır: FFT sonucuna bağlı tam spektral görünüm olarak kullanın. Görünüm biçimini değiştirmeyi yeni spektral hesapla karıştırmayın.
01
Uygulama arayüzü
Frekans Düzlemi

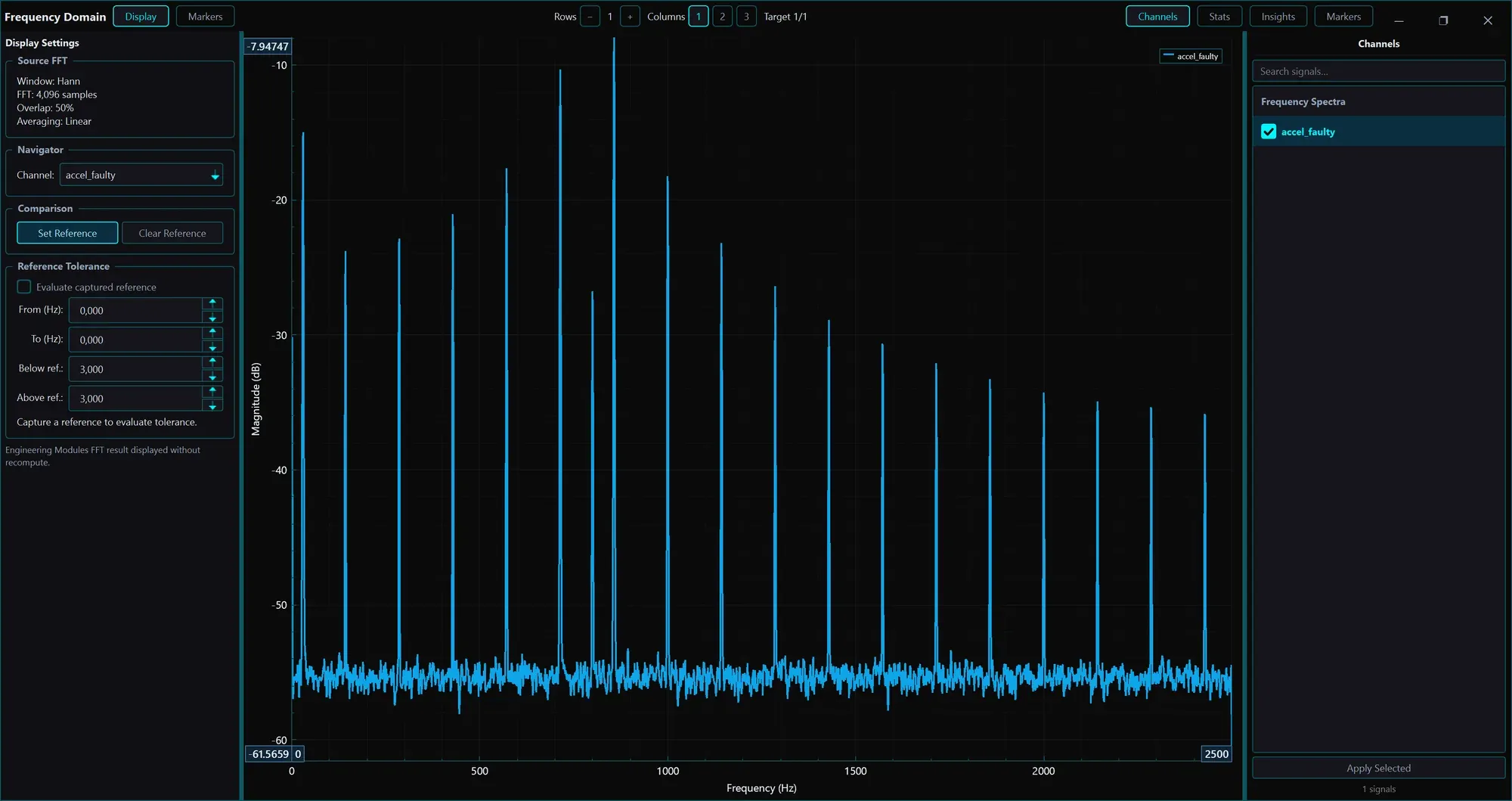

Gerçek uygulama penceresi
Temel kontroller
Gerekli girdiler
- FFT sonuçları veya spektral kareler
Çıktılar
- Spektral görünüm
Seçili kontrol
Kaynak FFT
Kaynak reçeteyi okuyun. Pencere, çizgi sayısı, örtüşme ve ortalama FFT Spectrum’da kontrol edilir; burada yeniden hesaplanmaz.
Bu, widget’ın MachinePulseAI uygulamasındaki gerçek penceresidir. Amacını öğrenmek için numaralı bir işarete veya bir kontrole tıklayın.
Gerekli girdiler
FFT sonuçları veya spektral kareler
FFT Spectrum’un fft_result veya spectral_frames çıkışını eksen ve kaynak bilgisiyle bağlayın.
02
Temel kavramlar
Aşağıdaki kavramlar hesaplamanın veya görünümün neyi ölçtüğünü açıklar; sonuç yorumlanmadan önce bilinmelidir.
Çizgi genliği ve yoğunluk farklıdır
Spektral çizgi genliği PSD yoğunluğu değildir. Birim ve ölçekleri farklıdır; değerler körlemesine karşılaştırılamaz.
İmleç hareketi hazır kanıtı seçer
Önceden hesaplı tek imleç bankasında gezinme mevcut kareyi seçer. Keyfi hareketli örneklerin yeni FFT’si gibi sunulmamalıdır.
Temel denklemler
Sinüs genlik biçimleri
Bu dönüşümler sinüzoidal çizgi genlikleri içindir; güç yoğunlukları kendi tanımlarını gerektirir.
03
Örnek hesaplama
Açıklayıcı örnek · gerçek makine ölçümü değildir
Aynı sinüs iki biçimde
2 Peak → 1,414 RMS → 4 Peak-to-Peak
Bunlar aynı sinüs çizgisinin görünüm tanımlarıdır; üç ayrı ölçüm ya da üç FFT koşusu değildir.
Parametreyi değiştirin, ilişkiyi görün
Çalışılmış ilişkiyi keşfetmek için kontrolleri hareket ettirin. Tüm değerler sentetiktir; belirtilen varsayımlar geçerlidir.
Sinüs RMS
Yalnızca skaler eğitim modeli. Uygulama analizini çalıştırmaz veya gerçek ölçümü doğrulamaz.
04
Uygulama prosedürü
- 01
Önceki düğümde hesaplayın
Kaynak analizi ayarlayıp FFT Compute tamamlayın.
- 02
Görünümü seçin
Birimleri okuyup yalnızca mevcut önbellek sonuçlarını seçin.
- 03
Adil karşılaştırın
Eşleşen reçete, genlik tanımı ve kapsamla referans alın.
Çıktılar
Spektral görünüm
Önceden hesaplanmış spektral kanıtın etkileşimli görünümü.
Sık yapılan hatalar
FFT hesap ayarlarını burada aramak
Pencere veya ortalamayı FFT Spectrum’da değiştirip açıkça yeniden hesaplayın.
Farklı referanslı dB değerlerini karşılaştırmak
Referans büyüklüğü ve genlik/güç tanımını kontrol edin.
05
Kaynaklar
Bu kaynaklar temel kavramları açıklar. Uygulama kontrolleri ve kullanılabilirlik yerel MachinePulseAI uygulamasına göre anlatılır.
