Çapraz Spektrum ve FRF Analiz Rehberi
Bu rehber, MachinePulseAI’da iki kanallı frekans alanı analizini anlatır. H1, H2 ve Hv kestiricileriyle transfer/transmissibility modunu, bağıl fazla çapraz spektral yoğunluk modunu ve sonuç kalitesinin değerlendirilmesinde Welch ortalaması ile koheransın rolünü açıklar.
Bu analize neden ihtiyaç duyulur?
İki kanallı analiz ne işe yarar?
Birçok mühendislik sorusu iki sinyal arasındaki ilişkiyle ilgilidir: bir makineden temele ne kadar titreşim iletildiği, bir yapının uygulanan kuvvete nasıl tepki verdiği veya iki noktanın ortak bir kaynak nedeniyle titreşip titreşmediği gibi. İki kanallı analiz bu soruları her frekansta genlik oranı, faz farkı ve koheransla yanıtlar.
Hangi ölçümler gerekir?
Aynı örnekleme hızıyla eşzamanlı kaydedilmiş iki sinyal gerekir. Transfer fonksiyonları için bir kanal giriş (referans), diğeri çıkış olarak tanımlanır; kanal sırası analizden önce belirlenmelidir.
Koherans neyi gösterir?
Koherans, her frekansta çıkışın ne kadarının girişle doğrusal olarak ilişkili olduğunu 0 ile 1 arasında gösterir. Düşük koherans gürültü, doğrusal olmayan davranış, sızıntı veya ilişkisiz başka kaynaklara işaret eder; bu frekanslardaki kazanç ve faz dikkatle yorumlanmalıdır.
Bu rehberi tamamladığınızda şunları yapabileceksiniz
01 · Uygulama arayüzü
Çapraz Spektrum / FRF çalışma ekranı
Pencere tüm sayfaları ve sonuç sekmelerini aynı anda gösteremez. Aşağıdan bir ekran görünümü, ardından numaralı bölgelerden birini seçin; her açıklama ilgili kontrolün ne yaptığını ve hangi sonucu etkilediğini anlatır.
İncelemek istediğiniz ekran görünümünü seçin

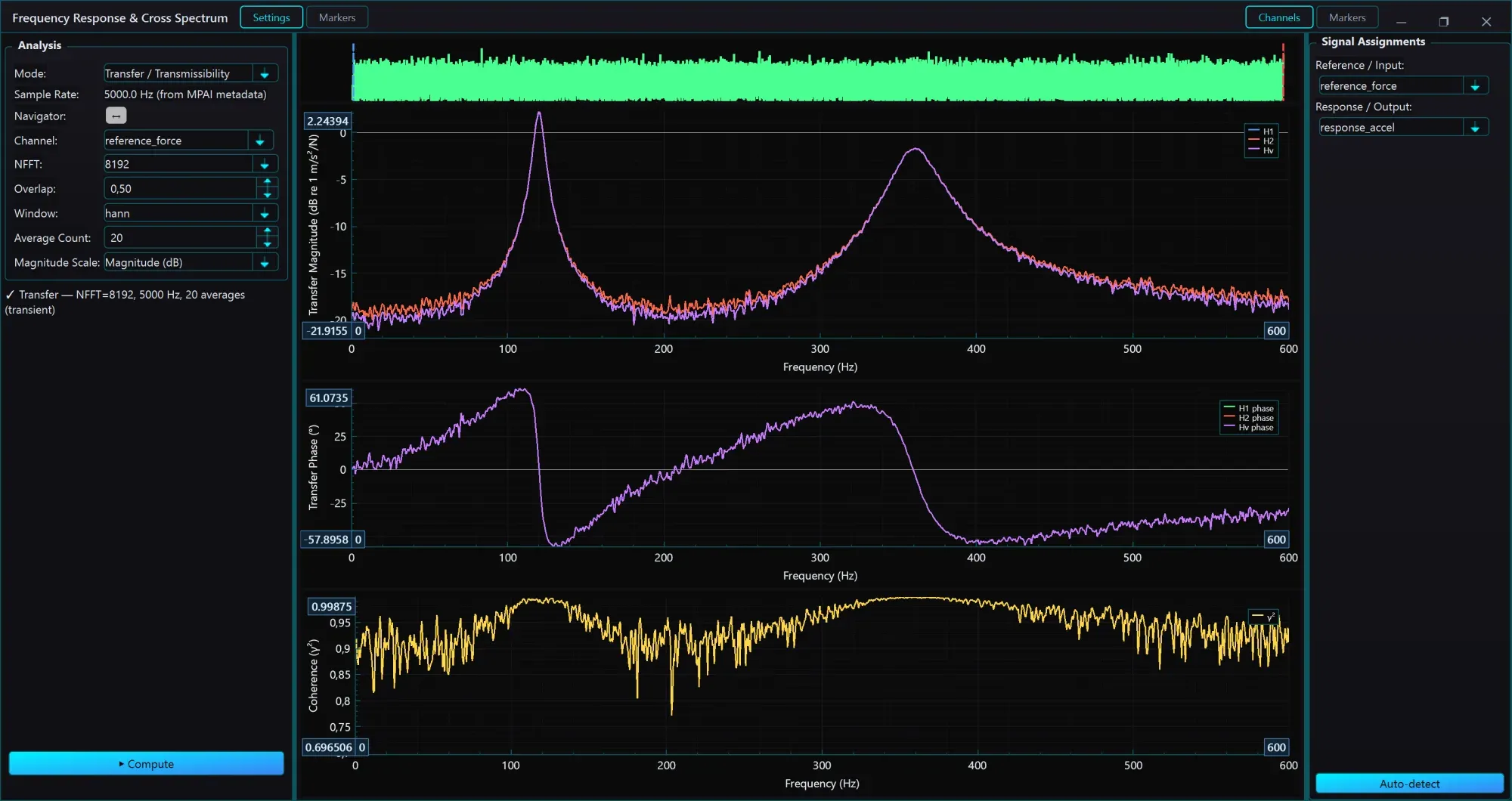

Transfer modu: referans kuvvet, cevap ivmeölçerini sürer. H1, H2 ve Hv; aynı Welch segmentlerinden hesaplanan faz ve koherans ile birlikte çizilir.
Bu görünümdeki bölgeler
Ayarlar + Kanallar
Analiz modu soruyu belirler
Transfer / Transmissibility ilk kanalı referans (giriş) kabul eder ve H1, H2, Hv kazancı ile fazını verir. Cross Spectrum / Coherence yön varsaymadan ortak spektral gücü Gxy ve göreli fazı verir. Örnekleme hızı MPAI dosyasından okunur ve değiştirilemez; Navigator düğmesi iki imleçli aralık ile tek kayan pencere arasında geçiş yapar, Channel ise navigatörde çizilen izi seçer.
Kontrol rehberi: ayarlar ve ne zaman seçilir
Frekans Tepkisi ve Çapraz Spektrum
Kontrol rehberiTemel kontroller
Gerekli girdiler
- Giriş kanalı
- Çıkış kanalı
- Ortalama ayarları
Çıktılar
- FRF (genlik ve faz)
- Koherans fonksiyonu
- Çapraz ve öz spektrumlar
Seçili kontrol
Mod
Mod, iki kanal arasındaki ilişkinin neden-sonuç olarak mı yoksa ortak, nedensel olmayan bir ilişki olarak mı ele alınacağını belirler. İki kanal Reference / Input ve Response / Output olarak atanır; sıraları önemlidir.
Ayarlar ve ne zaman seçilir
- Transfer / Transmissibility
- H1, H2 ve Hv kestiricileriyle çıkışın girişe oranı. Bir sinyal kuvvet veya taban hareketi gibi neden, diğeri tepki olduğunda kullanın.
- Cross Spectrum (çapraz spektrum)
- Nedensel yön olmadan iki sinyalin ortak içeriği ve bağıl fazı. İki tepki için kullanın; örneğin iki noktanın ortak bir kaynakla titreşip titreşmediğini kontrol etmek için.
Amacını öğrenmek için bir kontrol seçin. Bu uygulama akışının kavramsal rehberidir; uygulama ekran görüntüsü veya canlı analiz değildir.
01 · Uygulama arayüzü
Analiz için neler gerekir?
Widget’ın kullandığı sinyaller, referanslar ve kurulum değerleri aşağıda listelenmiştir. Sonuçların güvenilirliği bu girdilerin kalitesine bağlıdır.
Giriş kanalı
Uyarma sinyali — kuvvet, gerilim veya herhangi bir referans.
Çıkış kanalı
Girişle ilişkilendirilecek eşzamanlı tepki sinyali.
Ortalama ayarları
Blok boyu, pencere ve örtüşme — daha fazla ortalama, daha düzgün spektrum ve daha güvenilir koherans kestirimi sağlar.
02 · Teori
Çapraz spektrum ve transfer fonksiyonu temelleri
Oto-spektrumlar her kanalı ayrı anlatır. Karmaşık çapraz spektrum eşzamanlı kanalları birleştirir; ortak periyodik içerik ve bağıl zamanlama görünür kalır.
Çapraz spektrum transfer fonksiyonu değildir
Gxy ortak spektral güç ve fazı anlatır. FRF ise giriş–çıkış modeli altında tepki/giriş kestirmek için çapraz ve oto spektrumları böler.
Transfer modu referans yönü ister
İlk kanal giriş/referans, ikincisi tepki kabul edilir. Kazanç birimi ve fiziksel anlam bu sıraya bağlıdır.
Koherans doğrusal açıklanabilirliği ölçer
Karesel koherans sıfır ile bir arasındadır. Her frekansta bir kanalın diğerine ortalamalar boyunca ne kadar tutarlı doğrusal bağlı olduğunu sorar.
02 · Teori
Temel denklemler
Aşağıdaki denklemler, her sonucu hangi ölçümlerin belirlediğini, hangi varsayımların geçerli olduğunu ve belirsizliğin hesaba nereden girdiğini gösterir.
Çapraz spektral yoğunluk
X, Y = giriş ve çıkışın blok FFT'leri, * = karmaşık eşlenik, ⟨⟩ = topluluk ortalaması. Genlik ortak gücü, faz her frekanstaki giriş→çıkış gecikmesini gösterir.
FRF kestiricileri
H1 gürültüyü çıkışta varsayar (varsayılan tercih), H2 girişte varsayar (rezonanslarda daha iyi); gerçek FRF ikisinin arasındadır, Hv ikisini dengeler. Oranları koheransa eşittir.
Koherans
Frekans başına, çıkış gücünün girişle doğrusal açıklanan kesri. 1'e yakın γ² FRF'yi doğrular; düşüşler yabancı gürültü, doğrusalsızlık, sızıntı veya ölçülmemiş girişler konusunda uyarır.
03 · Teknik ayrıntılar
Welch ayarları, çözünürlük ve güven
Aynı bölütleme oto-spektrumları, çapraz spektrumu ve koheransı üretir. Kötü ortalama veya sızıntı hepsini birlikte etkiler.
NFFT ve pencere süresi
Yeterli örnek varsa büyük NFFT ince bin aralığı verir; fakat bağımsız ortalama sayısı ve zaman konumu azalır. Pencere seçimi sızıntı ile genlik davranışı arasında dengedir.
Örtüşme ve bağımsız ortalamalar
Örtüşme bölüt sayısını artırır ama komşu bölütler örnek paylaşır. Güncellemeyi yumuşatır; bağımsız kayıt kadar güven üretmez.
Mühendislik birimi ve ölçek
Doğrusal ve log eksen mühendislik değerini korur; dB açık referans ister. FRF birimi çıkış/giriş, CSD birimi ise kanal birimleri çarpımı/Hz’dir.
03 · Teknik ayrıntılar
Kontrol edilmesi gereken varsayımlar
Bu varsayımlardan biri geçerli değilse grafikler doğru görünse bile sonuçlar yanıltıcı olabilir.
Ortalama güvenilirliği artırır
Çapraz spektral kestirimler rastgele gürültüden tekrarlanabilir ilişkiyi ayırmak için yeterli blok ister.
Koherans kalite bayrağıdır
Düşük koherans FRF veya faz ilişkisinin dikkatli yorumlanması gerektiğini gösterir.
04 · Sonuçların yorumlanması
Analiz modları
Transfer ve CSD modları farklı fiziksel soruları yanıtlar.
Transfer / transmissibility
- En uygun kullanım
- Bilinen/varsayılan girişin bir tepkiyi sürmesi veya iki konum arası transmissibility.
- Ne gösterir?
- H1, H2 ve Hv genlik/fazı ile koherans.
- Neye dikkat etmeli?
- İki tepki arasındaki oran transmissibility’dir; otomatik olarak kuvvete göre normalize yapısal FRF değildir.
H1 · H2 · Hv karşılaştırması
- En uygun kullanım
- Giriş veya çıkış tarafı gürültüsünün transfer kestirimini nasıl yanlılaştırdığını anlamak.
- Ne gösterir?
- Rezonans, anti-rezonans ve düşük SNR bantlarında kestirici farkı.
- Neye dikkat etmeli?
- En düzgün görünen eğriyi seçmek gürültü bilgisini saklar.
Çapraz Spektrum / Koherans
- En uygun kullanım
- Eşzamanlı kanallar arasında nedensellik iddiası olmadan ortak güç ve bağıl faz.
- Ne gösterir?
- Giriş–çıkış nedenselliği iddia etmeden CSD genlik/fazı ve frekansa bağlı koherans.
- Neye dikkat etmeli?
- Ortak üçüncü kaynak güçlü koherans yaratabilir; korelasyon doğrudan nedensellik kanıtı değildir.
04 · Sonuçların yorumlanması
Tipik örüntülerin yorumlanması
Sonuç çıkarmadan önce aynı frekansta genlik, faz ve koheransı birlikte okuyun.
Yüksek koheransla yüksek kazanç
Transfer genliği tepe yapar, faz düzgün değişir ve koherans bire yakın kalır.
Tekrarlanabilir doğrusal büyütme yolu olasıdır.
Giriş/çıkış birimlerini ve referans kanalının gerçekten uyarmayı temsil ettiğini doğrulayın.
H1 ve H2 anti-rezonansta ayrılıyor
Tepkinin küçük olduğu bölgede kestirici genlikleri uyuşmaz.
Oto-spektrumlardan biri gürültü tabanına yaklaştığı için yanlılık önemlidir.
Uyarma/SNR’yi iyileştirin; kestiricileri ortalamak yerine Hv ile karşılaştırın.
Güçlü CSD ama düşük koherans
Ortak güç vardır fakat normalize ilişki bölütler arasında tutarlı değildir.
Durağan olmama, çoklu giriş, sızıntı veya doğrusal olmayanlık bulunabilir.
Zaman bloklarını inceleyin, uygun ortalamayı artırın ve çalışma durumu değişimini kontrol edin.
04 · Sonuçların yorumlanması
MachinePulseAI ne üretir?
FRF (genlik ve faz)
H1, H2 veya Hv ile Bode tarzı transfer fonksiyonu.
Koherans fonksiyonu
Ölçüm için frekans başına güven puanı.
Çapraz ve öz spektrumlar
Temeldeki ortalanmış spektral yoğunluklar.
Örnek sonuçlar
Açıklayıcı örnek · gerçek makine ölçümü değildir
Koherans = 0,96 @ 128 Hz
Güvenilir ilişki
Giriş ve tepki seçilen frekansta güçlü biçimde ilişkilidir.
H1 kazancı = 4,2 mm/s/N
FRF genliği
Birim kuvvet başına tepki bu rezonans civarında yüksektir.
Parametreyi değiştirin, ilişkiyi görün
Çalışılmış ilişkiyi keşfetmek için kontrolleri hareket ettirin. Tüm değerler sentetiktir; belirtilen varsayımlar geçerlidir.
Pencere süresi
Yalnızca skaler eğitim modeli. Uygulama analizini çalıştırmaz veya gerçek ölçümü doğrulamaz.
05 · Analiz prosedürü
İki kanallı analiz prosedürü
FFT ayarına dokunmadan önce fiziksel ilişkiyi ve kanal sırasını tanımlayın.
Hesaplama adımları
- 1
Bölütle ve pencerele
Her iki kanal örtüşen pencereli bloklara bölünür.
- 2
Spektrumları ortala
Öz-spektrumlar G_xx, G_yy ve çapraz spektrum G_xy bloklar üzerinde birikir.
- 3
FRF ve koheransı oluştur
Seçilen kestirici genlik/fazı üretir; koherans çizgi başına hesaplanır.
- 4
Geçerliliği yargıla
Düşük koheranslı FRF bölgeleri işaretlenir; sonraki modal uydurmalar onları yok sayar.
Sonuç raporlanmadan önce kontrol listesi
Sık yapılan yorum hataları
Her kanal oranına FRF demek
Gerçek kuvvet-tepki FRF’si ölçülmüş giriş kuvveti ister. İki tepki kanalı çoğunlukla transmissibility verir.
Koheransı geçti/kaldı ölçütü olarak kullanmak
Düşük koheransın çok nedeni vardır; yüksek koherans ortak kaynaktan gelebilir. Hüküm değil, yorumlanacak kanıttır.
Hesaptan sonra giriş ve çıkışı değiştirmek
H1/H2 anlamı, faz işareti ve birimler kanal sırasına bağlıdır. Fiziksel yönü hesap öncesi etiketleyin.
Tek bölütle çok büyük NFFT kullanmak
Yeterli ortalama olmadan ince binler özellikle koheransta gürültülü ve düşük güvenli kestirim üretir.
05 · Analiz prosedürü
Standartlar ve kaynaklar
Pratik iş akışını kabul görmüş terimlere, ölçüm uygulamalarına ve mühendislik sınırlarına bağlamak için bu kaynakları kullanın.
