Görselleştirme · Kullanım rehberi
Grafik Panosu
Birbirini tamamlayan görünümlerle kompakt ölçüm özeti kurun. Her panelin kaynağı ve birimini açık tutarak eğilim, dağılım, ilişki veya skaler gösterge kartları yapılandırın.
Bu rehberde ele alınan konular
- Tamamlayıcı görünümler farklı soruları yanıtlar
- Dashboard kanıtın sunumudur
Ne zaman kullanılır: Tekrarlanabilir test özeti için dashboard kullanın. Mevcut her grafiği eklemek yerine operatörün yanıtlayacağı sorulardan başlayıp kart tiplerini seçin.
01

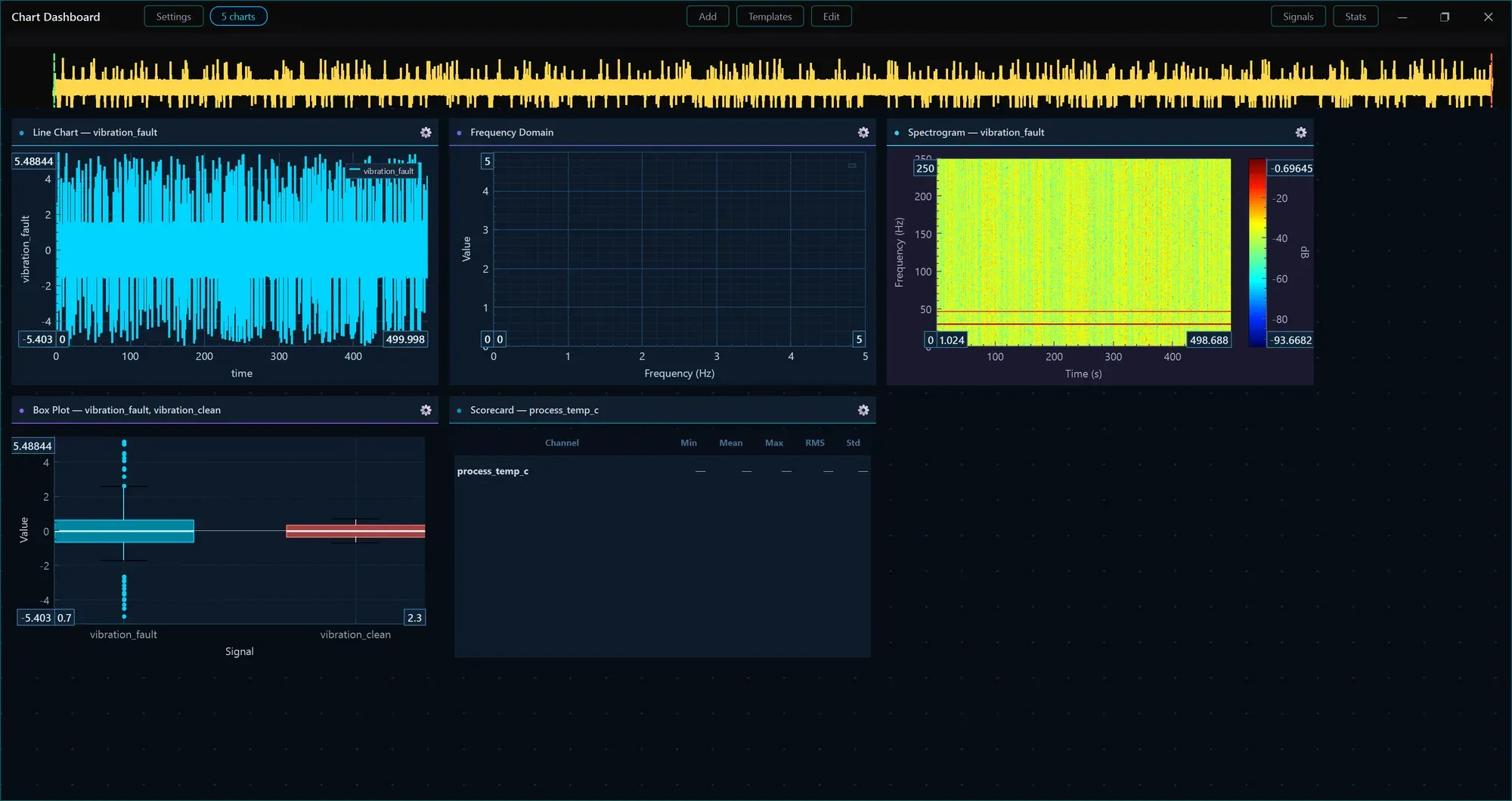

Uygulama arayüzü
Grafik Panosu
Gerçek uygulama penceresi
Temel kontroller
Gerekli girdiler
- Kaynak veri ve tipli sonuçlar
Çıktılar
- Ölçüm dashboard’ı
Seçili kontrol
Kart tipi ve kaynak
Çizgi, scatter, histogram, gösterge veya colormap gibi desteklenen görünüm seçin. Doğru kaynak ve koordinatı bağlayın.
Bu, widget’ın MachinePulseAI uygulamasındaki gerçek penceresidir. Amacını öğrenmek için numaralı bir işarete veya bir kontrole tıklayın.
Gerekli girdiler
Kaynak veri ve tipli sonuçlar
Ölçümleri veya uyumlu önceki sonuçları bağlayıp her kartın veri bağını doğrulayın.
02
Temel kavramlar
Aşağıdaki kavramlar hesaplamanın veya görünümün neyi ölçtüğünü açıklar; sonuç yorumlanmadan önce bilinmelidir.
Tamamlayıcı görünümler farklı soruları yanıtlar
Eğilim ne zaman, histogram değere göre ne sıklıkta, scatter eşleşmiş ilişkiyi gösterir. Biri diğerinin yerini alamaz.
Dashboard kanıtın sunumudur
Düzgün düzen giriş kalibrasyonunu veya önceki analizi doğrulamaz. Kaynak kimliğini ve analiz kapsamını inceleyin.
Temel denklemler
Skaler kart metrik gerektirir
Gösterilen sayı hem özetlemeye hem kaynak aralığına bağlıdır.
03
Örnek hesaplama
Açıklayıcı örnek · gerçek makine ölçümü değildir
Birbirini tamamlayan üç kart
Eğilim + histogram + RMS göstergesi
Eğilim değişimi bulur, histogram dağılımı gösterir, gösterge büyüklüğü özetler. Üçünün de kapsamını etiketleyin.
04
Uygulama prosedürü
- 01
Soruları yazın
Dashboard’ın destekleyeceği birkaç kararı seçin.
- 02
Her kartı bağlayın
Kaynak, görünüm, metrik ve birimi ayarlayıp değerleri inceleyin.
- 03
Özeti inceleyin
Düzeni raporda kullanmadan önce tutarlı kapsam ve etiketleri kontrol edin.
Çıktılar
Ölçüm dashboard’ı
Keşif ve bağlı raporlama için yapılandırılmış genel görünüm.
Sık yapılan hatalar
Uyumsuz kapsamları karıştırmak
Tam-kayıt histogramı ile yalnızca olay göstergesi farklı gözlemleri tanımlarken karşılaştırılabilir görünebilir.
Renkli göstergeyi alarm standardı saymak
Eşik renkleri gerekçeli fiziksel ölçüt ve birim gerektirir.
05
Kaynaklar
Bu kaynaklar temel kavramları açıklar. Uygulama kontrolleri ve kullanılabilirlik yerel MachinePulseAI uygulamasına göre anlatılır.
