Görselleştirme · Kullanım rehberi
Kutu Grafiği
Kanal veya gruplar arasında merkez, yayılım ve kuyrukları karşılaştırın. Bıyık kuralını, örnek kapsamını ve dağılım biçimini kontrol ederek kutu-bıyık veya violin kullanın.
Bu rehberde ele alınan konular
- Medyan ve ortalama farklıdır
- Yayılım bağlam gerektirir
Ne zaman kullanılır: Tek ortalamanın değişkenliği gizlediği tekrarlı testleri karşılaştırın. İşaretli aykırıları yorumlamadan önce olağandışı grupları histogram ve zaman izinde inceleyin.
01
Uygulama arayüzü
Kutu Grafiği
Gerçek uygulama penceresi
Temel kontroller
Gerekli girdiler
- Karşılaştırılabilir gruplar
Çıktılar
- Grup dağılım görünümü
Seçili kontrol
Kutu / violin
Kutu çeyrekleri, violin tahmini yoğunluk biçimini gösterir. Aynı gözlem kümesinin farklı yönlerini öne çıkarırlar.

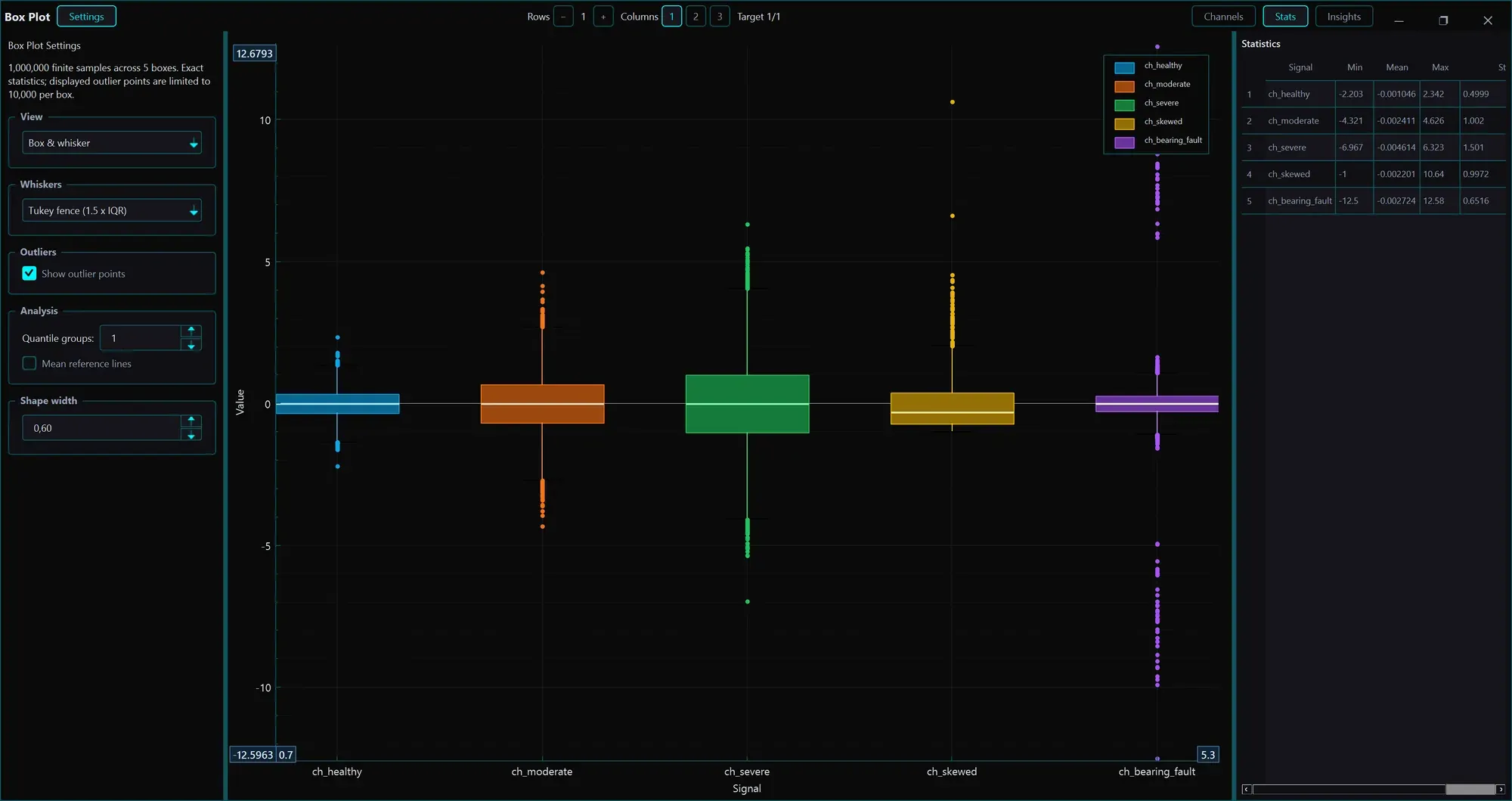

Bu, widget’ın MachinePulseAI uygulamasındaki gerçek penceresidir. Amacını öğrenmek için numaralı bir işarete veya bir kontrole tıklayın.
Gerekli girdiler
Karşılaştırılabilir gruplar
Uyumlu birimli ve anlamlı gözlem tanımlı kanal/grup verisi seçin.
02
Temel kavramlar
Aşağıdaki kavramlar hesaplamanın veya görünümün neyi ölçtüğünü açıklar; sonuç yorumlanmadan önce bilinmelidir.
Medyan ve ortalama farklıdır
Medyan sıralı değerleri yarıya ayırır; çarpık dağılımda ortalamaya eşit olmak zorunda değildir.
Yayılım bağlam gerektirir
Geniş grup daha gürültülü sensör yerine karışık çalışma durumları içerebilir. Gruba hangi gözlemlerin girdiğini inceleyin.
Temel denklemler
Tukey tipi sınırlar
Yaygın 1,5 IQR kuralı örneğidir; uygulamada gerçekten seçilen bıyık kuralını kullanın.
03
Örnek hesaplama
Açıklayıcı örnek · gerçek makine ölçümü değildir
IQR sınırlarını okuyun
Q₁ = 10, Q₃ = 14 → sınırlar 4 ve 20
IQR 4’tür. 20 üstündeki değer bu kurala göre adaydır; gözlemin silinmesi gerektiğinin kanıtı değildir.
Parametreyi değiştirin, ilişkiyi görün
Çalışılmış ilişkiyi keşfetmek için kontrolleri hareket ettirin. Tüm değerler sentetiktir; belirtilen varsayımlar geçerlidir.
Üst 1,5 IQR sınırı
Yalnızca skaler eğitim modeli. Uygulama analizini çalıştırmaz veya gerçek ölçümü doğrulamaz.
04
Uygulama prosedürü
- 01
Grupları tanımlayın
Ortak birimleri ve karşılaştırma aralıklarını kontrol edin.
- 02
Biçimi inceleyin
Kutuda merkez/yayılımı, violin’de tepeleri karşılaştırın.
- 03
Farkları inceleyin
Deney sorusu için zaman bağlamı ve uygun istatistiksel test kullanın.
Çıktılar
Grup dağılım görünümü
Görsel karşılaştırma için çeyrek ve isteğe bağlı yoğunluk özetleri.
Sık yapılan hatalar
Bıyıkları evrensel min/max saymak
Anlamları seçilen kurala bağlıdır. Kuyruk karşılaştırmadan önce kontrol edin.
Örtüşmeden anlamlılık çıkarmak
Görsel örtüşme araştırma tasarımı ve bağımlılığa uygun testin yerini alamaz.
05
Kaynaklar
Bu kaynaklar temel kavramları açıklar. Uygulama kontrolleri ve kullanılabilirlik yerel MachinePulseAI uygulamasına göre anlatılır.
