Sinyal Filtreleri · Kullanım rehberi
Yumuşatma Filtresi Rehberi
Bu rehber, Yumuşatma Filtresi widget’ının sinyaldeki gürültüyü azaltarak yavaş değişen eğilimleri nasıl görünür kıldığını anlatır. Basit hareketli ortalama (SMA), üstel hareketli ortalama (EMA) ve Savitzky–Golay yöntemlerini gürültü azaltma, gecikme ve kısa olaylar ile tepe değerleri koruma açısından karşılaştırır.
Neden ihtiyaç duyulur?
Yumuşatma ne işe yarar?
Sıcaklık, basınç veya debi gibi proses sinyalleri çoğu zaman yavaş değişen bir değer etrafında dalgalanır. Yumuşatma bu rastgele dalgalanmaları azaltır; böylece temel eğilim, bir kayma veya çalışma durumundaki kademeli bir değişim daha kolay görülür ve karşılaştırılır.
Filtre için neler gerekir?
Pencere uzunluğunun örnek sayısından fiziksel süreye çevrilebilmesi için örnekleme hızı bilinen bir sinyal gerekir. Pencere, korunması gereken en kısa olaya göre seçilmelidir.
Yumuşatmanın bedeli
Daha güçlü yumuşatma daha fazla gürültüyü kaldırır, ancak kısa tepeleri de düşürür ve değişimleri geciktirir. Ölçülmek istenen tepe değerler, kısa darbeler veya bir olayın tam başlangıç anıysa bu ölçüm için ham sinyal kullanılmalıdır.
Bu rehberde ele alınan konular
- Ortalama ayrıntıyı da kaldırır
- Yerel polinom fiziksel model değildir
Ne zaman kullanılır: Sıcaklık eğilimini veya gürültülü proses izini yumuşatın. Kısa darbeler, tepe değerler ya da olay başlangıcı önemliyse ham sinyali koruyun.
01
Uygulama arayüzü
Pencere tüm sayfaları ve sonuç sekmelerini aynı anda gösteremez. Aşağıdan bir ekran görünümü, ardından numaralı bölgelerden birini seçin; her açıklama ilgili kontrolün ne yaptığını ve hangi sonucu etkilediğini anlatır.
İncelemek istediğiniz ekran görünümünü seçin

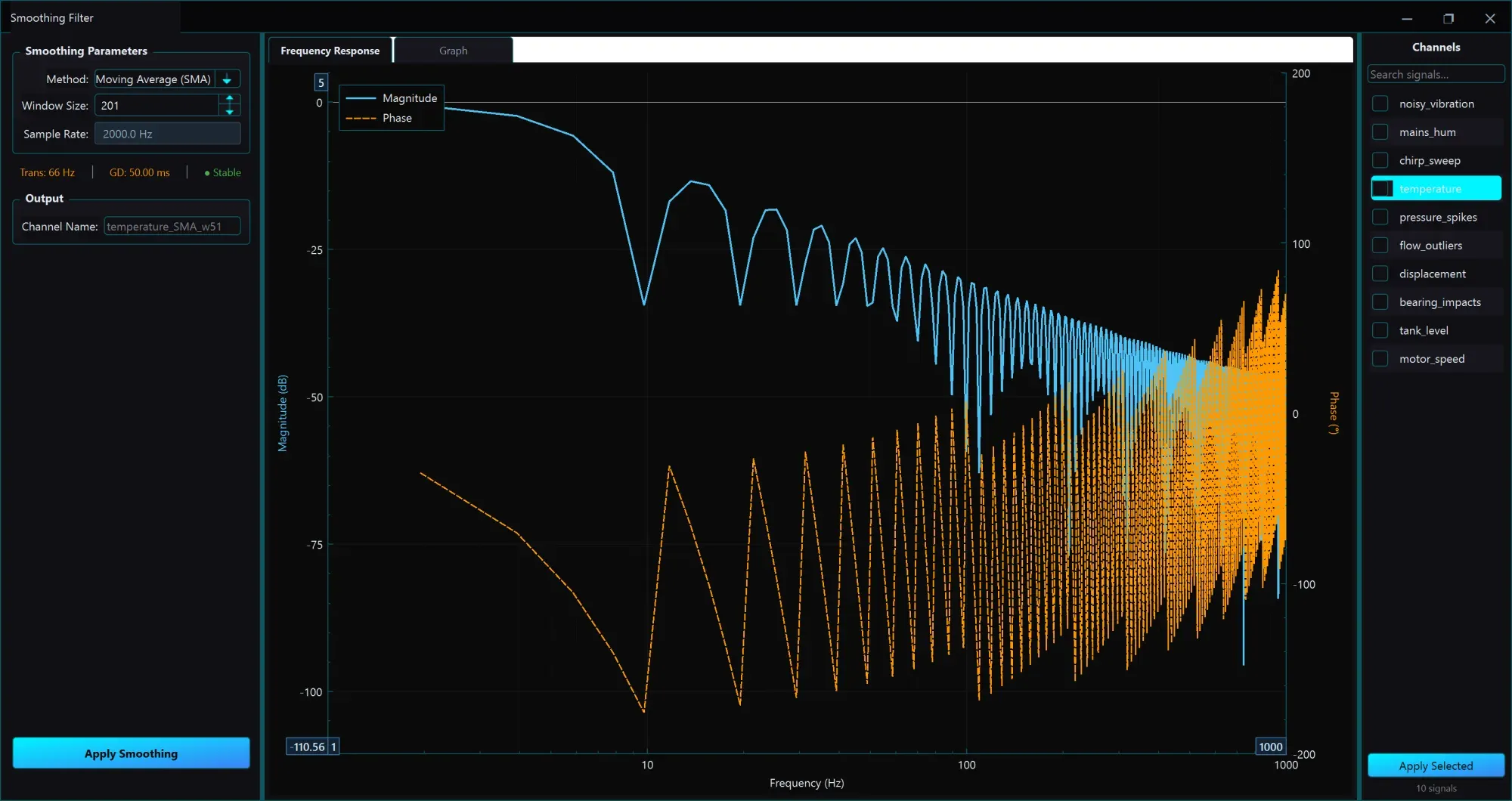

Gürültülü sıcaklık trendinde 201 örneklik hareketli ortalama ve frekans cevabı.
Bu görünümdeki bölgeler
Parametreler + Frekans Cevabı
Yumuşatma yöntemi ve pencere
Moving Average (SMA), Exponential MA (EMA) veya Savitzky-Golay (Poly Order ile). Window Size örnek cinsindendir ve tek sayı olmalıdır: 2 kHz’de 201 örnek yaklaşık 0,1 s’dir. Büyük pencere daha çok gürültüyü ama daha çok gerçek ayrıntıyı da kaldırır.
Kontrol rehberi: ayarlar ve ne zaman seçilir
Yumuşatma Filtresi
Kontrol rehberiTemel kontroller
Gerekli girdiler
- Kaynak dalga biçimi
Çıktılar
- Yumuşatılmış kanal
Seçili kontrol
Yöntem
Yöntem, komşu örneklerin nasıl birleştirileceğini belirler. Üç yöntem; ne kadar gürültü kaldırdıkları, ne kadar gecikme getirdikleri ve tepe değerleri ne kadar iyi korudukları bakımından farklıdır.
Ayarlar ve ne zaman seçilir
- Moving Average (SMA)
- Penceredeki tüm örnekleri eşit ağırlıkla ortalar. Belirli bir pencere için en güçlü gürültü azaltmayı sağlar, ancak tepeleri de düzleştirir. Sıcaklık veya basınç gibi yavaş eğilimler için kullanın. Gecikmesi yaklaşık pencerenin yarısıdır (1000 Hz’de 51 örnek için GD 25 ms).
- Üstel hareketli ortalama (EMA)
- Sabit bir pencere olmadan yeni örneklere daha fazla, eski örneklere giderek daha az ağırlık verir. İzleme uygulamalarında olduğu gibi bir eğilimi sürekli takip etmek için kullanın; yumuşatma miktarı alfa ile ayarlanır.
- Savitzky–Golay
- Pencere içinde düşük dereceli bir polinom uydurur. Aynı pencereyle SMA’ya göre tepe yüksekliğini ve yavaş olayların biçimini daha iyi korur, ancak daha az gürültü kaldırır. Eğilimin biçimi önemliyse kullanın.
Amacını öğrenmek için bir kontrol seçin. Bu uygulama akışının kavramsal rehberidir; uygulama ekran görüntüsü veya canlı analiz değildir.
Gerekli girdiler
Kaynak dalga biçimi
Sinyali seçip pencere uzunluğunu fiziksel süreye çevirmek için örnekleme hızını doğrulayın.
02
Temel kavramlar
Aşağıdaki kavramlar hesaplamanın veya görünümün neyi ölçtüğünü açıklar; sonuç yorumlanmadan önce bilinmelidir.
Ortalama ayrıntıyı da kaldırır
Tekil darbe pencerenin küçük bölümünü kapladığı için azalabilir. Temiz iz özgün tepeyi olduğundan küçük gösterebilir.
Yerel polinom fiziksel model değildir
Savitzky–Golay düzgün biçimi kutu ortalamasından iyi koruyabilir fakat kırpılmış ya da ölçülmemiş olayları yeniden oluşturmaz.
Temel denklemler
Üstel hareketli ortalama
Alfa tepki hızını kontrol eder; başlangıç değeri ve ilk geçiş de önemlidir.
03
Örnek hesaplama
Açıklayıcı örnek · gerçek makine ölçümü değildir
SMA içindeki tek örneklik darbe
10 / 5 = 2
Dört sıfır arasındaki 10 yükseklikli darbe beş noktalı pencerede 2’ye ortalanır. Gürültü ve tepe birlikte azalabilir.
Parametreyi değiştirin, ilişkiyi görün
Çalışılmış ilişkiyi keşfetmek için kontrolleri hareket ettirin. Tüm değerler sentetiktir; belirtilen varsayımlar geçerlidir.
Sıfırlar arasındaki darbe ortalaması
Yalnızca skaler eğitim modeli. Uygulama analizini çalıştırmaz veya gerçek ölçümü doğrulamaz.
04
Uygulama prosedürü
- 01
Korunacak ayrıntıyı belirleyin
Korumanız gereken en kısa olayı belirleyin.
- 02
Yöntemleri karşılaştırın
Önizlemede pencere ya da alfayı ayarlayıp tepe ve gecikmeyi inceleyin.
- 03
Uygulayıp üst üste gösterin
Yumuşatmayı uygulayıp özgün dalgayı karşılaştırma için görünür tutun.
Çıktılar
Yumuşatılmış kanal
Seçilen yumuşatma parametreleriyle türetilmiş zaman eğilimi.
Sık yapılan hatalar
Yumuşatmadan sonra özgün tepeyi ölçmek
İşlenmiş tepeyi işlenmiş olarak belirtin. Gereksinim ölçülmüş tepeyle ilgiliyse kaynağı kullanın.
Her hızda aynı örnek penceresini kullanmak
Pencere süresi örnekleme hızıyla değişir. Farklı kayıtları karşılaştırırken süreyi koruyun.
05
Kaynaklar
Bu kaynaklar temel kavramları açıklar. Uygulama kontrolleri ve kullanılabilirlik yerel MachinePulseAI uygulamasına göre anlatılır.
