Veri Giriş/Çıkış · Kullanım rehberi
Veri Üreteci
Bilinmeyen ölçümden önce bilinen test sinyali oluşturun. Beklenen sonucu hesaplayıp kontrol etmek için sentetik dalga biçimlerini ve senaryoları yapılandırın.
Bu rehberde ele alınan konular
- Bilinen giriş kontrol edilebilir cevap verir
- Sentetik gerçekçiliğin sınırı vardır
Ne zaman kullanılır: Donanımsız FFT doğrulayın, filtre gösterin veya eğitim örneği kurun. Örneğin gerçek makine kanıtıyla karışmaması için sentetik veriyi açıkça etiketleyin.
01

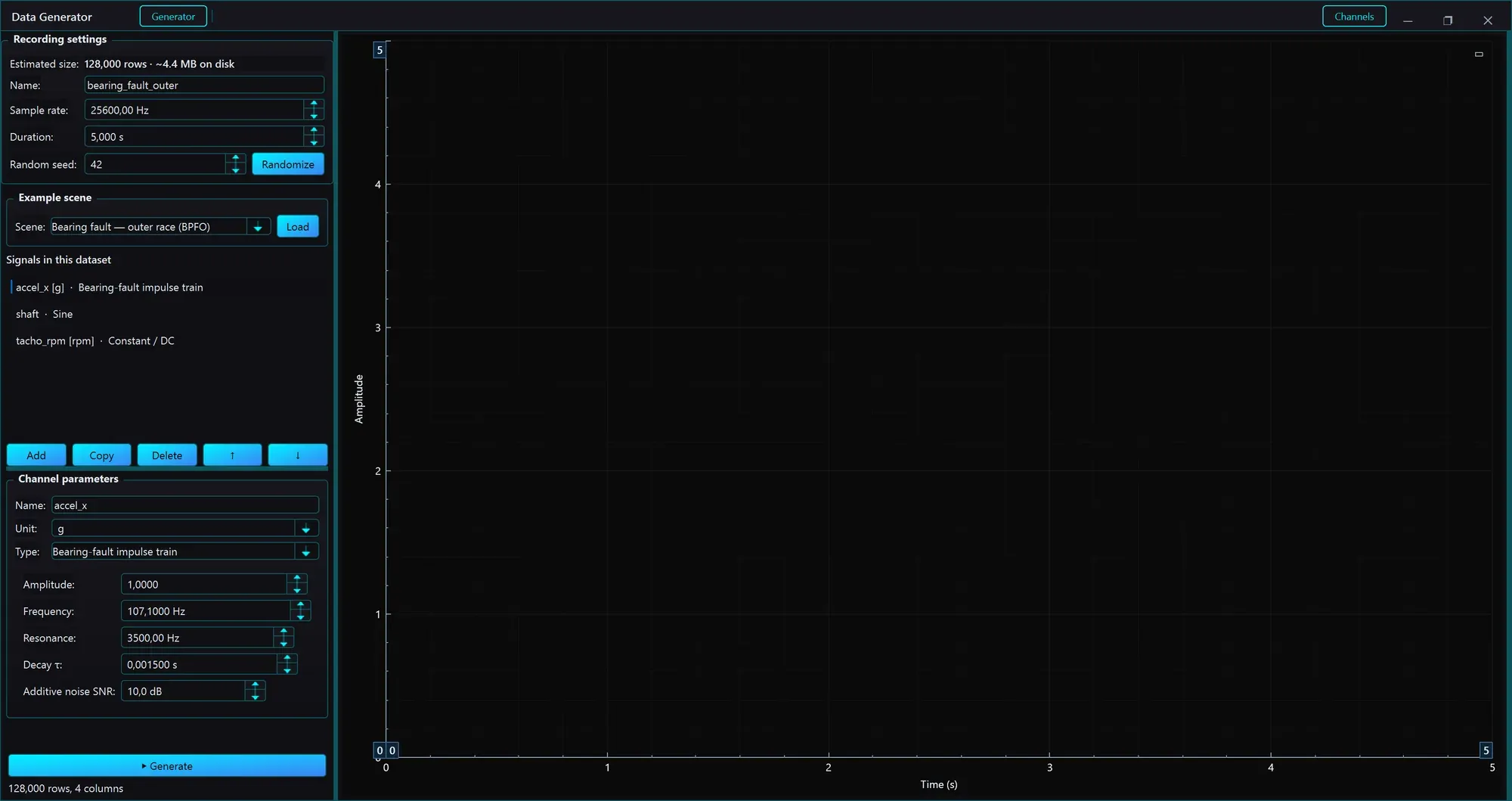

Uygulama arayüzü
Veri Üreteci
Gerçek uygulama penceresi
Temel kontroller
Gerekli girdiler
- Sinyal tanımı
Çıktılar
- Sentetik kaynak
Seçili kontrol
Senaryo / dalga biçimi
Mevcut senaryodan başlayın veya bileşenleri kurun. Harmonik ve gürültüden önce basit sinüs kullanın.
Bu, widget’ın MachinePulseAI uygulamasındaki gerçek penceresidir. Amacını öğrenmek için numaralı bir işarete veya bir kontrole tıklayın.
Gerekli girdiler
Sinyal tanımı
Ölçülmüş dosya yerine dalga tipini, süreyi, örnekleme hızını ve bileşen parametrelerini seçin.
02
Temel kavramlar
Aşağıdaki kavramlar hesaplamanın veya görünümün neyi ölçtüğünü açıklar; sonuç yorumlanmadan önce bilinmelidir.
Bilinen giriş kontrol edilebilir cevap verir
Sıfır ortalamalı sinüsün tepe/RMS ilişkisi ve frekansı bilinir. Analiz hatasını kaynak belirsizliğinden ayırmak için kullanın.
Sentetik gerçekçiliğin sınırı vardır
Gürültü eklemek sensör montajı, makine doğrusal olmayışı veya ölçüm boşluklarının tüm etkilerini üretmez.
Temel denklemler
Kontrollü sinüs
RMS ilişkisi tam çevrimlerde ölçülmüş sıfır ortalamalı sinüs için geçerlidir.
03
Örnek hesaplama
Açıklayıcı örnek · gerçek makine ölçümü değildir
Tek tonu doğrulayın
A = 2, f = 50 Hz → RMS ≈ 1,414
Yeterli tam çevrim ve geçerli örnekleme hızı kullanın. FFT ölçeği ve pencere düzeltmesi genlik tanımıyla eşleşmelidir.
Parametreyi değiştirin, ilişkiyi görün
Çalışılmış ilişkiyi keşfetmek için kontrolleri hareket ettirin. Tüm değerler sentetiktir; belirtilen varsayımlar geçerlidir.
Sinüs RMS
Yalnızca skaler eğitim modeli. Uygulama analizini çalıştırmaz veya gerçek ölçümü doğrulamaz.
04
Uygulama prosedürü
- 01
En basit örneği kurun
Bilinen genlik ve örnekleme hızında tek ton tanımlayın.
- 02
Cevabı öngörün
Analizden önce beklenen frekansı ve RMS’i hesaplayın.
- 03
Üretip karşılaştırın
Üretilen kaynağı bağlayıp temel sonuç uyduktan sonra karmaşıklık ekleyin.
Çıktılar
Sentetik kaynak
Tekrarlanabilir gösterim ve işlem kontrolü için üretilmiş kanallar.
Sık yapılan hatalar
Nyquist üstünde üretmek
Yüksek istenen ton başka görünür frekansa katlanabilir. Hızı yükseltin veya tonu düşürün.
Gösterimi makine performansı saymak
Sentetik uyum kontrollü örneği doğrular; tüm gerçek çalışma koşullarını değil.
05
Kaynaklar
Bu kaynaklar temel kavramları açıklar. Uygulama kontrolleri ve kullanılabilirlik yerel MachinePulseAI uygulamasına göre anlatılır.
