Order Haritası Görünümü (2B / VTK 3B)
Hazır mühendislik yüzeylerini 2D veya VTK 3D’de inceleyin. Görünüm değişimini yeni order analizi saymadan matris koordinatlarını, renk ölçeğini ve üretici kılavuzlarını okuyun.
Bu rehberde ele alınan konular
- Order dönmeyi izler
- Renk ölçüm ölçeğidir
Ne zaman kullanılır: Mühendislik üreticisinden order haritası veya uyumlu yüzeyi keşfedin. Tutarlı eksen ve ölçeklerle sayısal desen için 2D, uzamsal yapı için 3D kullanın.
01
Uygulama arayüzü

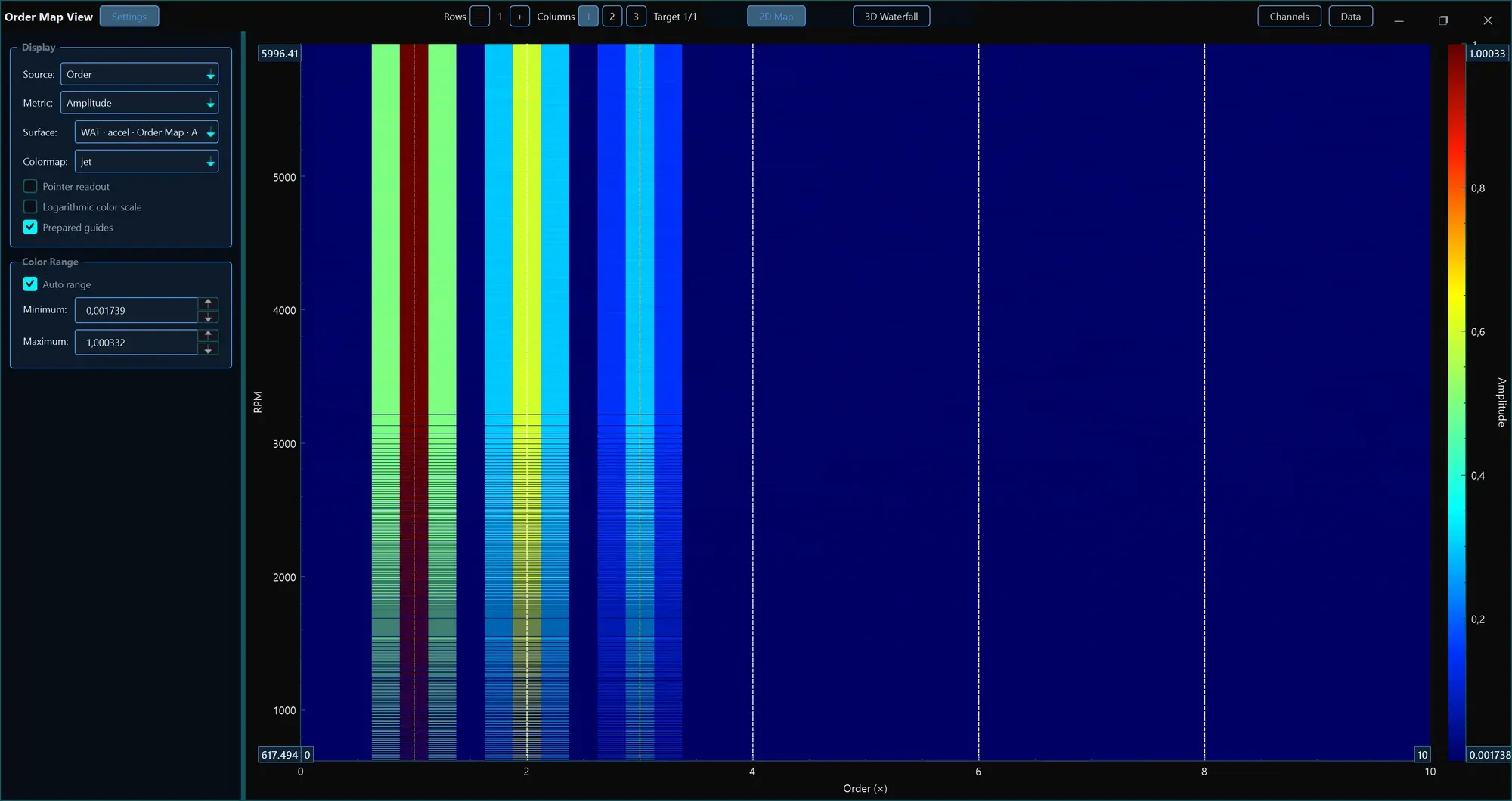

Order Haritası Görünümü (2B / VTK 3B)
Gerçek uygulama penceresi
Temel kontroller
Gerekli girdiler
- Hazır matris veya yüzey
Çıktılar
- Yüzey görselleştirmesi
Seçili kontrol
Yüzey ve 2D / 3D
Önceden hesaplanmış yüzey ve görünüm seçin. Kaynak analiz mühendislik widgetında kalır.
Bu, widget’ın MachinePulseAI uygulamasındaki gerçek penceresidir. Amacını öğrenmek için numaralı bir işarete veya bir kontrole tıklayın.
Gerekli girdiler
Hazır matris veya yüzey
Uyumlu üretici sonucunu bağlayıp X/Y/Z meta verisini inceleyin. Eksen anlamı widget adından değil üreticiden gelir.
02
Temel kavramlar
Aşağıdaki kavramlar hesaplamanın veya görünümün neyi ölçtüğünü açıklar; sonuç yorumlanmadan önce bilinmelidir.
Order dönmeyi izler
Order eksenli veride sabit order RPM’le frekans değiştirir. Sabit-Hz özelliği haritada farklı yol izler.
Renk ölçüm ölçeğidir
Logaritmik renk zayıf içeriği vurgular fakat görsel kontrastı değiştirir. Lejandı ve büyüklük birimini okuyun.
Temel denklemler
Order-frekans ilişkisi
o dönme order’ıdır. Bu formül kaynak yüzey gerçekten order ekseni kullanıyorsa geçerlidir.
03
Örnek hesaplama
Açıklayıcı örnek · gerçek makine ölçümü değildir
2× bileşenini izleyin
1.800 RPM → 60 Hz · 3.600 RPM → 120 Hz
Frekans iki katına çıkarken order 2 kalır. Sabit 60 Hz girişim iki hızda aynı order’da kalmaz.
Parametreyi değiştirin, ilişkiyi görün
Çalışılmış ilişkiyi keşfetmek için kontrolleri hareket ettirin. Tüm değerler sentetiktir; belirtilen varsayımlar geçerlidir.
Bileşen frekansı
Yalnızca skaler eğitim modeli. Uygulama analizini çalıştırmaz veya gerçek ölçümü doğrulamaz.
04
Uygulama prosedürü
- 01
Yüzeyi önceki düğümde hesaplayın
Üretici analizini tamamlayıp matris sonucunu bağlayın.
- 02
Eksen ve lejandı inceleyin
Koordinat anlamını doğrulayıp karşılaştırılabilir renk sınırları seçin.
- 03
Desenleri okuyun
İşaretçi ve hazır kılavuzları kullanın; ilginç bantları üretici sonuçlarında doğrulayın.
Çıktılar
Yüzey görselleştirmesi
Hazır mühendislik sonuçları için 2D ısı haritası veya 3D yüzey.
Sık yapılan hatalar
Otomatik ölçekli renkleri karşılaştırmak
Sınırlar farklıysa aynı parlaklık aynı genliği kanıtlamaz.
Her matrisi order haritası saymak
Bağlı her yüzeyin gerçek koordinat meta verisini okuyun.
05
Kaynaklar
Bu kaynaklar temel kavramları açıklar. Uygulama kontrolleri ve kullanılabilirlik yerel MachinePulseAI uygulamasına göre anlatılır.
